1. Khái niệm trạm biến áp ngoài trời là gì?
Trạm biến áp ngoài trời là trạm biến áp được sử dụng trong các hệ thống yêu cầu công suất như nhà máy, xí nghiệp, xưởng sản xuất. Do hoạt động là cung cấp nguồn điện lớn nên máy biến áp và thiết bị của trạm biến áp ngoài trời có kích thước lớn, diện tích lắp đặt lớn. Vì vậy, không gian đặt trạm là không gian thoáng.

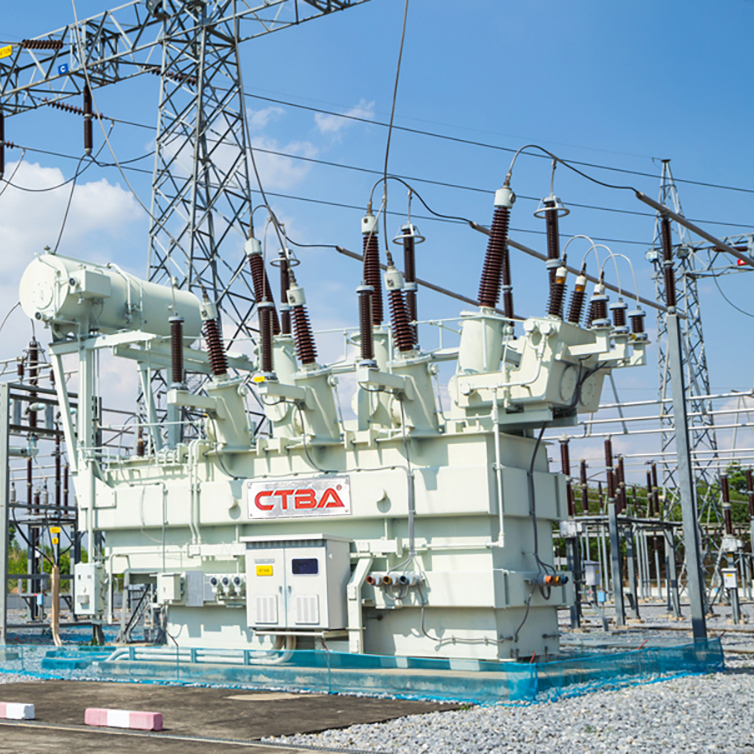

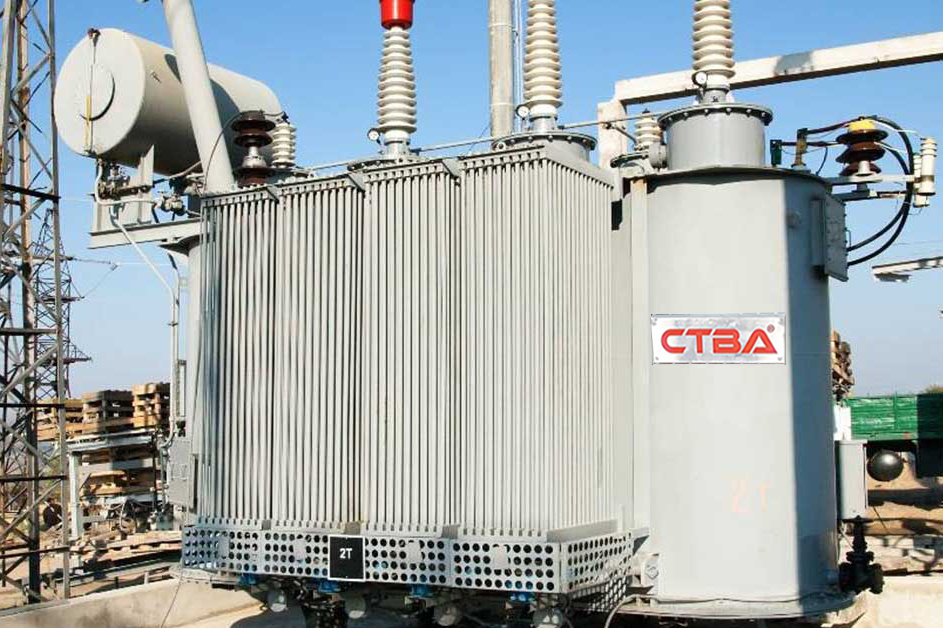

Hình ảnh trạm biến áp ngoài trời
2. Ưu nhược điểm của trạm biến áp ngoài trời
2.1. Ưu điểm của trạm biến áp ngoài trời
Trạm biến áp ngoài trời có thể truyền tải công suất lớn từ khu vực sản xuất đến khu vực tiêu thụ điện, tăng điện áp và hạn chế tiêu thụ điện, từ đó giảm giá thành, tiết kiệm chi phí đầu tư đường dây mà vẫn đảm bảo cung cấp điện theo yêu cầu.
2.2. Nhược điểm của trạm biến áp ngoài trời
Do việc bố trí các thiết bị nền tảng cần không gian đáng kể nên điều đầu tiên chúng ta thấy là việc xây dựng trạm biến áp ngoài trời làm mất mỹ quan bên ngoài. Chỉ dành cho các địa điểm sản xuất, nhà máy, khu công nghiệp …
3. Phân loại trạm biến áp ngoài trời
Hiện nay, có bốn loại trạm biến áp được sử dụng ngoài trời: trạm nền, trạm hợp bộ, trạm giàn và trạm treo.
3.1. Trạm treo
Chúng ta có thể dễ dàng phân biệt các loại trạm treo vì tất cả các thiết bị cao thế và máy biến áp trong trạm đều được treo trên các cột.
Một máy biến áp điển hình là sự kết hợp của ba máy biến áp một pha hoặc ba pha. Các trạm như vậy được sử dụng trạm công cộng có công suất tiêu thụ nhỏ như khu dân cư, có thể tiết kiệm chi phí đầu tư, tiết kiệm chi phí xây dựng và lắp đặt trạm.
3.2. Trạm biến áp giàn
Để nhận biết trạm giàn, ta có thể nhận biết cách xem thiết bị và máy biến áp đặt trên giá đỡ đặt giữa 2 cột thẳng đứng thì đó là trạm giàn.
Trạm điện dạng giàn thường được lắp đặt ở các khu dân cư hoặc nhà xưởng với mức tiêu thụ điện năng vừa phải, việc lắp đặt trạm điện dạng giàn sẽ giảm chi phí điện năng.
3.3 Trạm biến áp gốc
Chúng ta thường thấy trạm biến áp này ở các vùng nông thôn, khu văn phòng, xí nghiệp vừa và nhỏ. Cùng với trạm gốc, thiết bị cao áp đặt trên cột, mát biến áp được trang bị bộ ba máy biến áp một pha hoặc ba pha đặt trên bệ bê tông đặt dưới đất, tủ điện phân phối. được đặt trong nhà để tránh sự oxi hóa của môi trường cũng như côn trùng và chuột bọ phá hoại

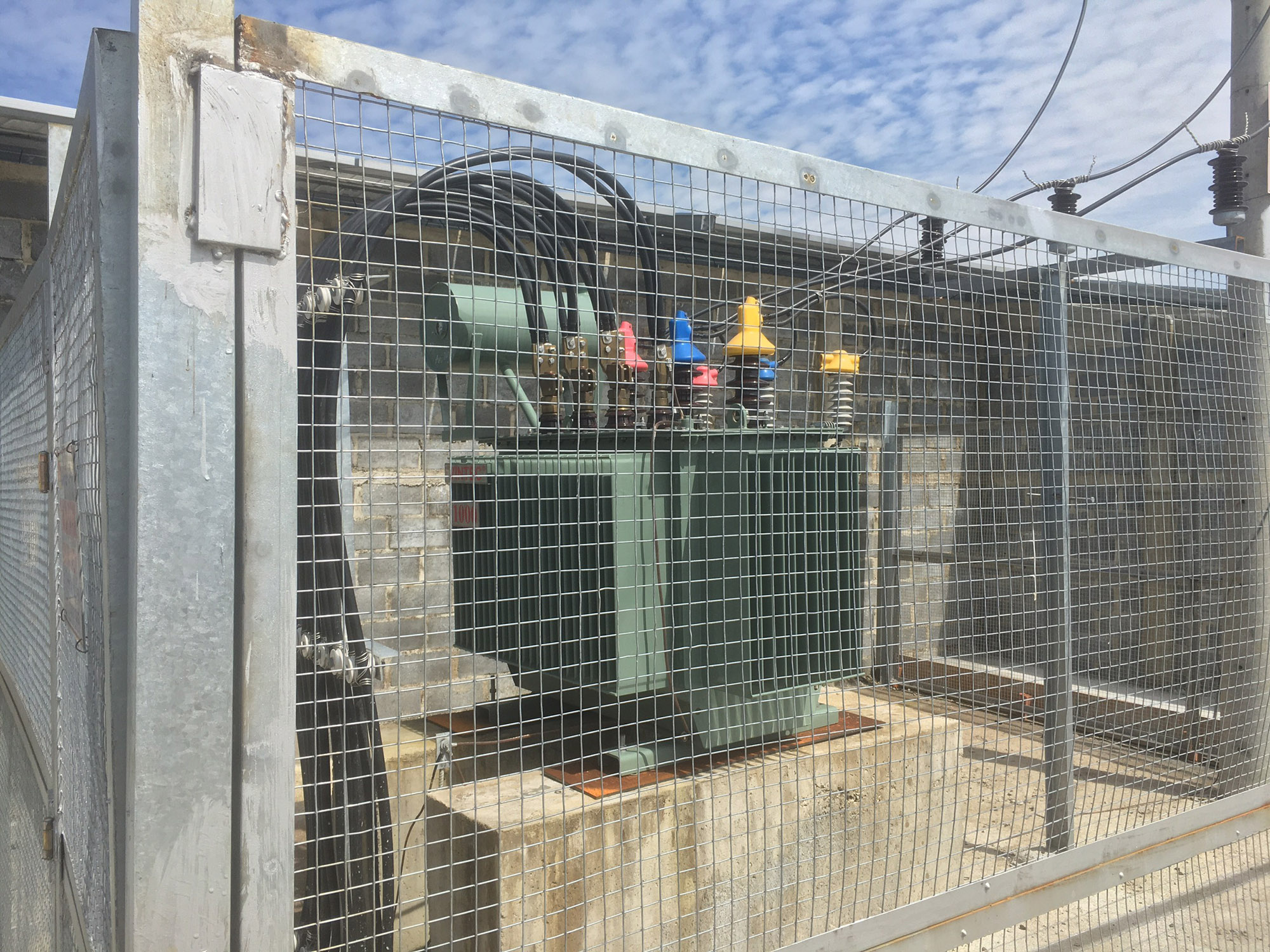

Hình ảnh trạm biến áp gốc
3.4. Trạm biến áp hợp bộ:
Đây là loại trạm biến áp được đặt ở nền, tích hợp với tủ điện tạo thành một khối lắp trong vỏ trạm biến áp bằng nhôm và khung kim loại kín.
Loại trạm này có 3 ngăn: ngăn trung gian, ngăn hạ thế và ngăn biến áp.
Việc xây dựng và lắp đặt trạm rất đơn giản, dễ dàng và an toàn, công suất máy biến áp từ 100KVA-2500KVA, cấp điện áp có thể đạt đến 35KV nên trạm hợp bộ thường đặt ở các khu công nghiệp, dân cư đông đúc, nhà cao tầng. …

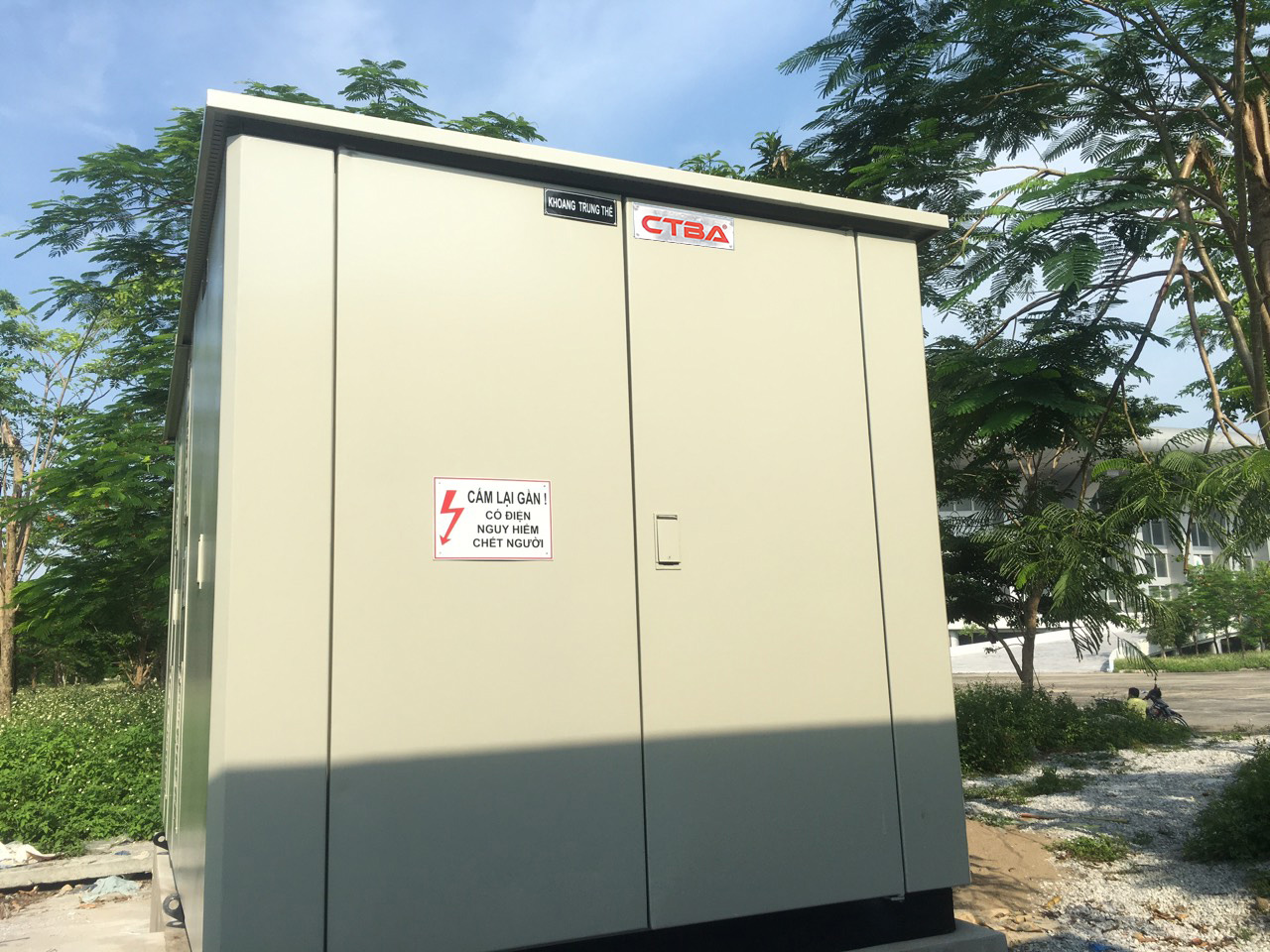

Hình ảnh trạm biến áp hợp bộ CTBA
3.5. Trạm trụ một cột
Trạm biến áp một cột là loại trạm biến áp được thiết kế trong đó máy biến áp được đặt trên 1 cột thép đơn thân hoặc trụ bằng cột bê tông ly tâm.
Các bộ phận được làm bằng tôn tráng kẽm hoặc sơn tĩnh điện bao gồm: bệ đỡ máy biến áp, thân trụ và đế đỡ trụ.
Trạm biến áp 1 cột là loại trạm đặt ở ngoài trời có chức năng biến đổi điện áp cao thành điện áp thấp hơn phục vụ các nhu cầu sử dụng khác nhau và thường được lắp đặt tại các khu dân cư đông đúc hoặc được lắp đặt tại các nhà máy, xí nghiệp có công suất vừa và nhỏ.

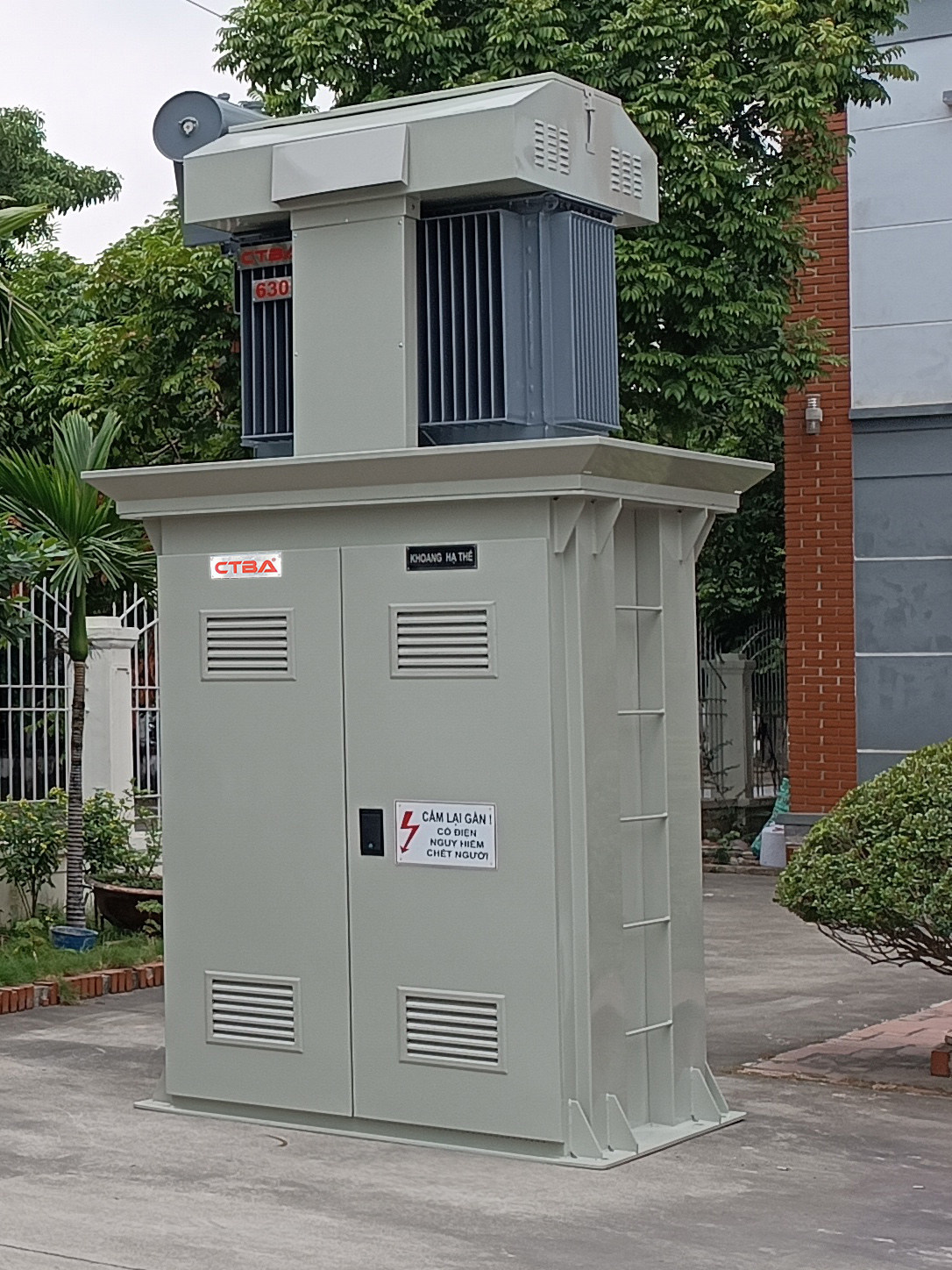

Hình ảnh trạm biến áp 1 cột CTBA
