Trạm Biến Áp Hợp Bộ

Tình trạng: Hết hàng | Mã SP:

Liên hệ

Điện áp định mức: 15kV - 24kV - 36kV
Tần số: 50Hz
Công suất: Lên đến 30kVA, 1000kVA, 4000kVA... như CS-30, CS - 1000, CS - 4000 với máy biến áp dầu.
Cách điện không khí hoặc cách điện SF6 (24KV)
Cấp bảo vệ khoang trung thế/hạ thế: IP5X,IP4X.
Cấp bảo vệ khoang máy biến áp: IP4X
Vận hành từ bên ngoài

Mô tả
Giới thiệu Trạm Biến Áp Hợp Bộ

1. Ứng dụng và sử dụng Trạm biến áp hợp bộ CTBA

Trạm biến áp hợp bộ có thể được sử dụng để cung cấp điện MV (trung thế) cho các ngành công nghiệp, khu dân cư và khu xây dựng phức hợp khác.

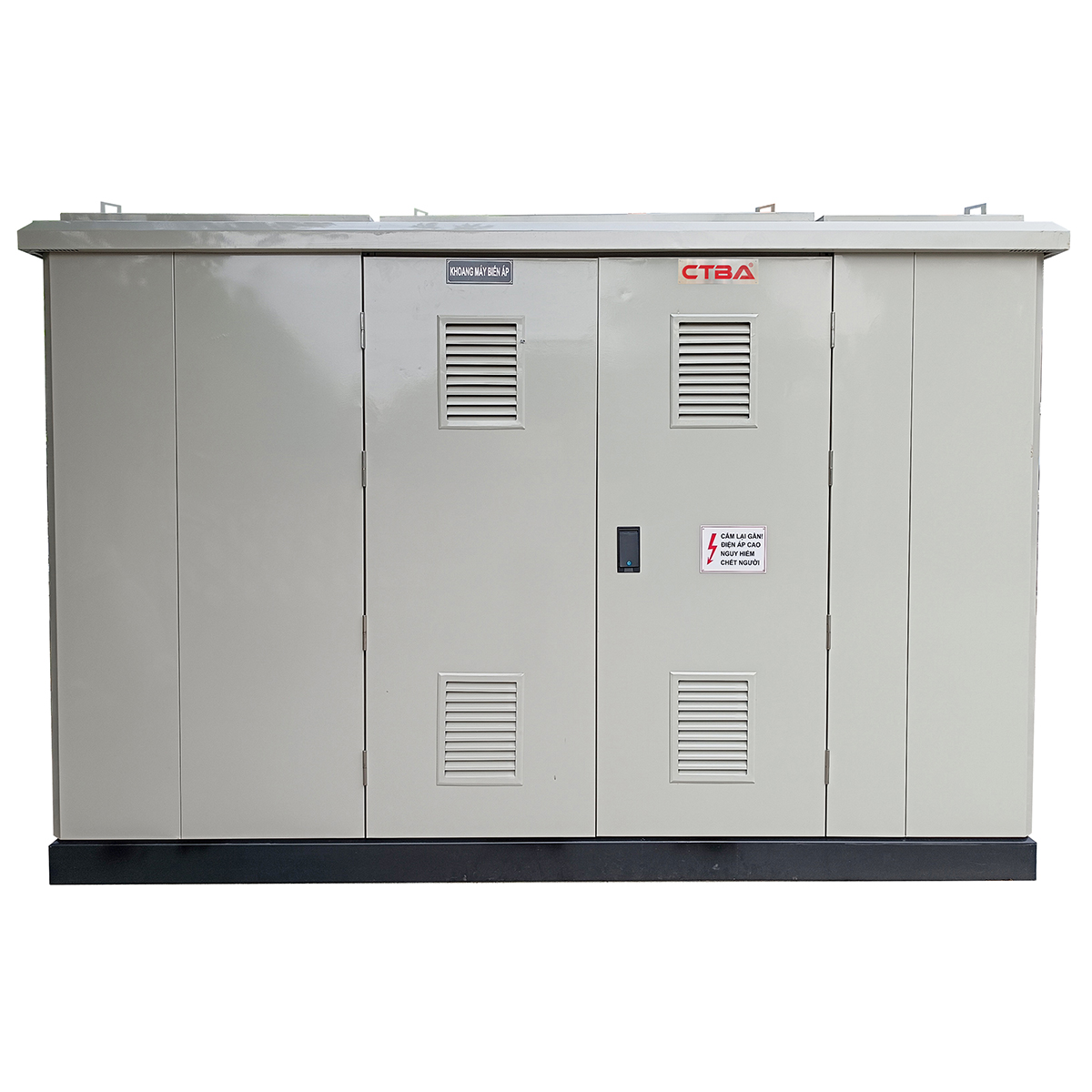

Mặt sau của trạm biến áp hợp bộ CTBA

2. Điều kiện sử dụng Trạm biến áp hợp bộ CTBA

Các trạm biến áp có kích thước nhỏ gọn độc lập, vận hành và bảo trì dễ dàng ngay cả trên vỉa hè công cộng và các khu công nghiệp. Tất cả các hoạt động có thể được thực hiện bằng cách mở cửa ở phía trước của trạm.

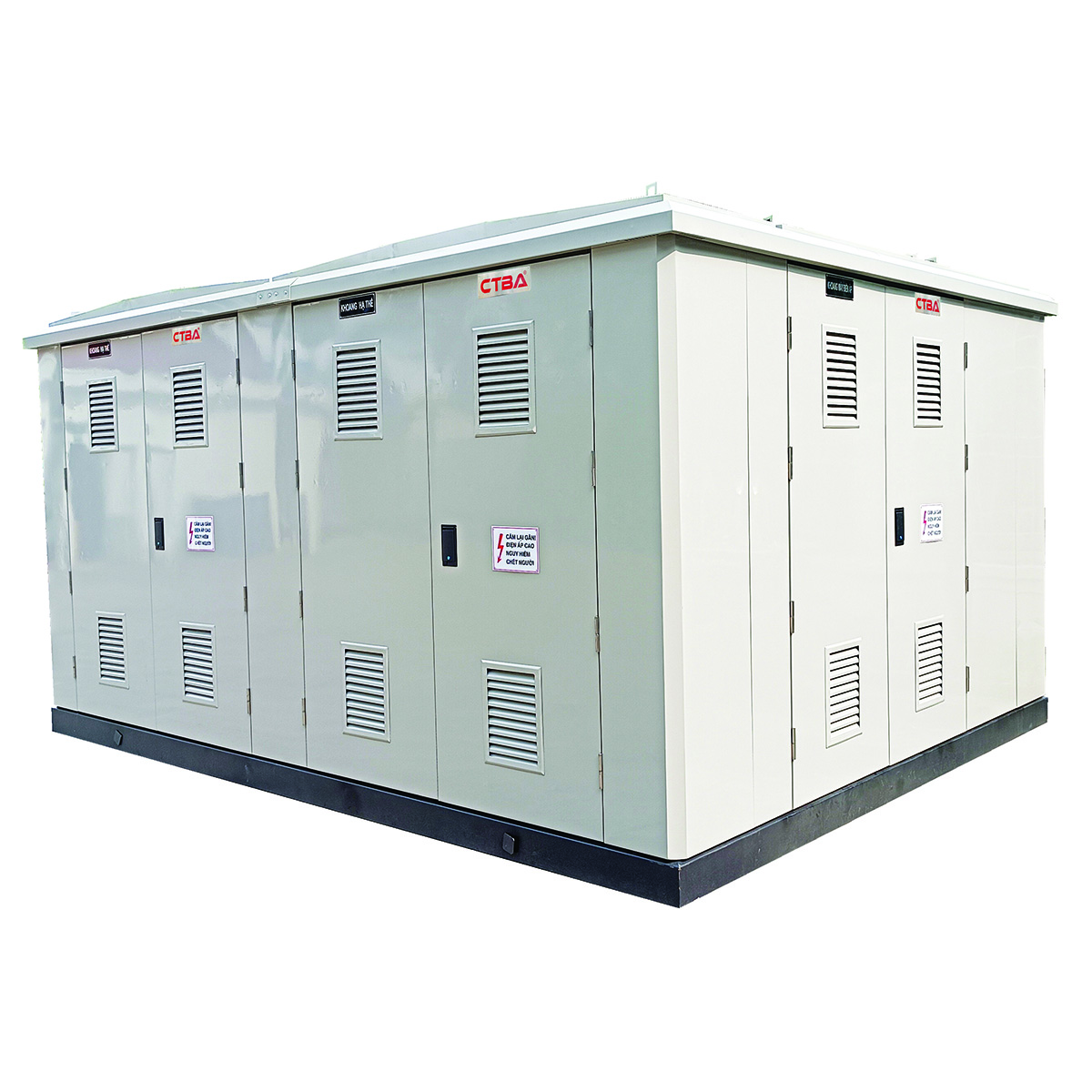

Trạm Biến Áp Hợp Bộ CTBA

3. Thông số cơ bản của trạm (tùy thuộc vào các đặc điểm kỹ thuật)
- Điện áp định mức 15kV - 24kV - 36kV
- Tần số 50Hz
- Công suất: Lên đến 30kVA, 1000kVA, 4000kVA... như CS-30, CS - 1000, CS - 4000 với máy biến áp dầu.
- Cách điện không khí hoặc cách điện SF6 (24KV)
- Cấp bảo vệ khoang trung thế/hạ thế: IP5X,IP4X.
- Cấp bảo vệ khoang máy biến áp: IP4X (thông gió tự nhiên hoặc thông gió cưỡng bức).
- Vận hành từ bên ngoài.
- Vỏ trạm, cánh cửa, tay khóa, lỗ mở thông gió,... theo tiêu chuẩn IEC.
4. Kết cấu nhà trạm Trạm biến áp hợp bộ CTBA
- Các trạm biến áp hợp bộ được lắp ráp hoàn thiện tại công trường và có khoang trung thế, khoang máy biến áp và khoang hạ thế
- Sau khi kết nối cáp khoang trung thế và khoang hạ thế là trạm sẵn sàng hoạt động.
- Nhà trạm được sản xuất từ thép tấm
- Tất cả các bộ phận được đặt trên khung thép U, nó được sử dụng để hỗ trợ nâng hạ, vận chuyển lắp đặt trạm hoàn chỉnh.
- Một nhà trạm có thể được tháo rời, liên kết bằng bu lông.

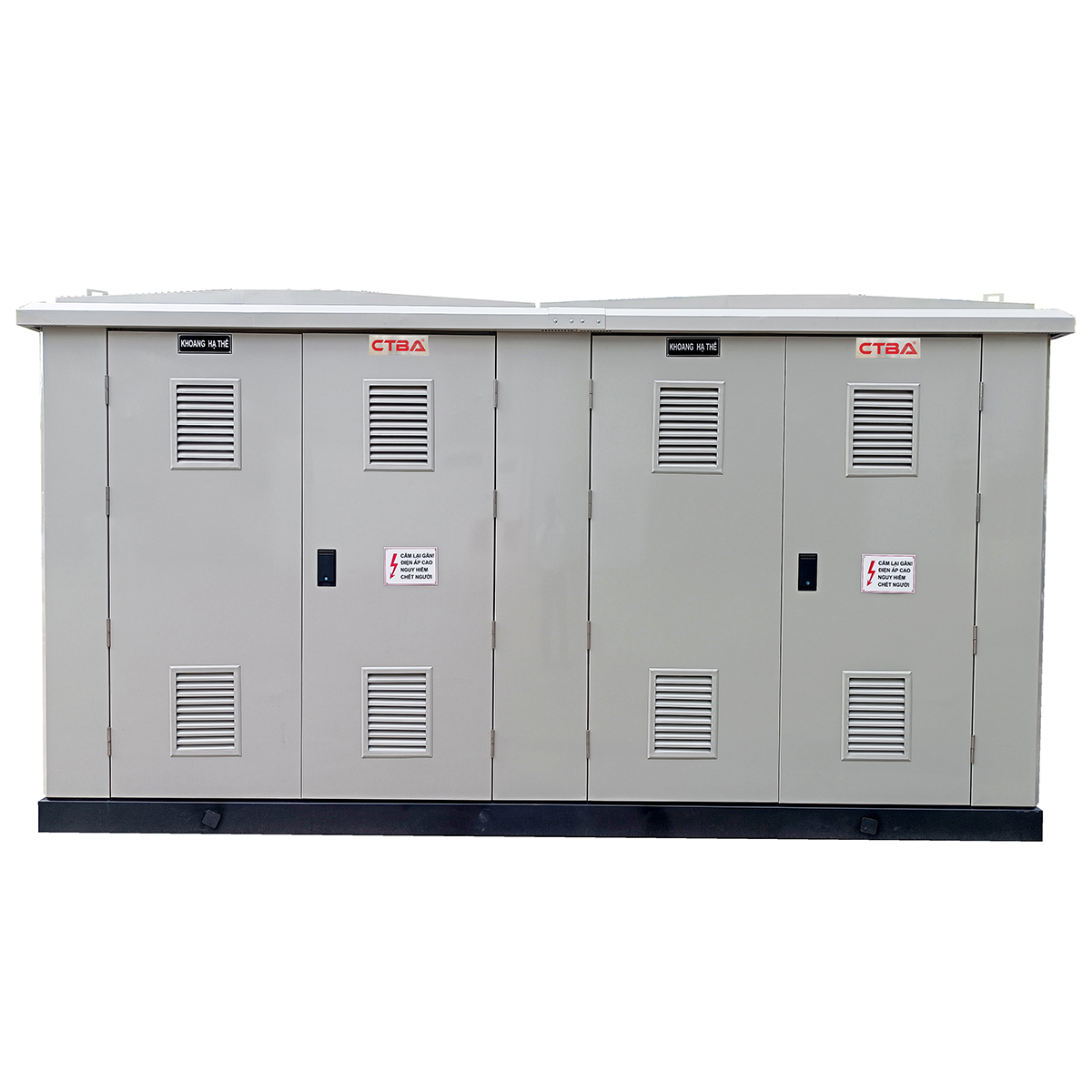

Hình ảnh Trạm Biến Áp Hợp Bộ

Vật liệu và bề mặt hoàn thiện:
- Vỏ nhà trạm được làm bằng thép tấm, độ dày 2mm, khung nhà trạm được chế tạo bằng tấm thép dày 4mmm, sơn bằng sơn tĩnh điện.
- Màu tiêu chuẩn: ghi sáng
- Kích thước:
- CS-400: 2000W - H1800 - D4000

- CS-1000: 2500W - H2000 -D5000

- CS-2000: 2500W - H2000 - D5000

5. Thiết bị

Tủ trung thé RMU của Shneider, Siemens.

6. Mua Trạm Biến Áp Hợp Bộ ở đâu?

Với gần 20 năm sản xuất máy biến áp và các thiết bị ngành điện với kinh nghiệm, sự chuyên nghiệp và dịch vụ bảo hành tận nơi thị CTBA là nơi để khách hàng tin tưởng để mua hàng.
