Máy biến áp dầu 3 pha kiểu hở 400kVA

1. Giới thiệu sản phẩm máy biến áp dầu 3 pha kiểu hở 400kVA

Máy biến áp dầu ba pha công suất 400kVA kiểu hở thường là thiết bị điện được sử dụng phổ biến trong các công trình như nhà xưởng sản xuất, nhà máy, khu công nghiệp…bởi nó có những ưu điểm rất vượt trội. Đây là loại máy biến áp công suất lớn có khả năng cung cấp lượng điện năng lớn, ổn định và có độ an toàn cao trong quá trình vận hành. Cùng CTBA tìm hiểu thêm về loại máy biến áp này qua bài viết dưới đây!

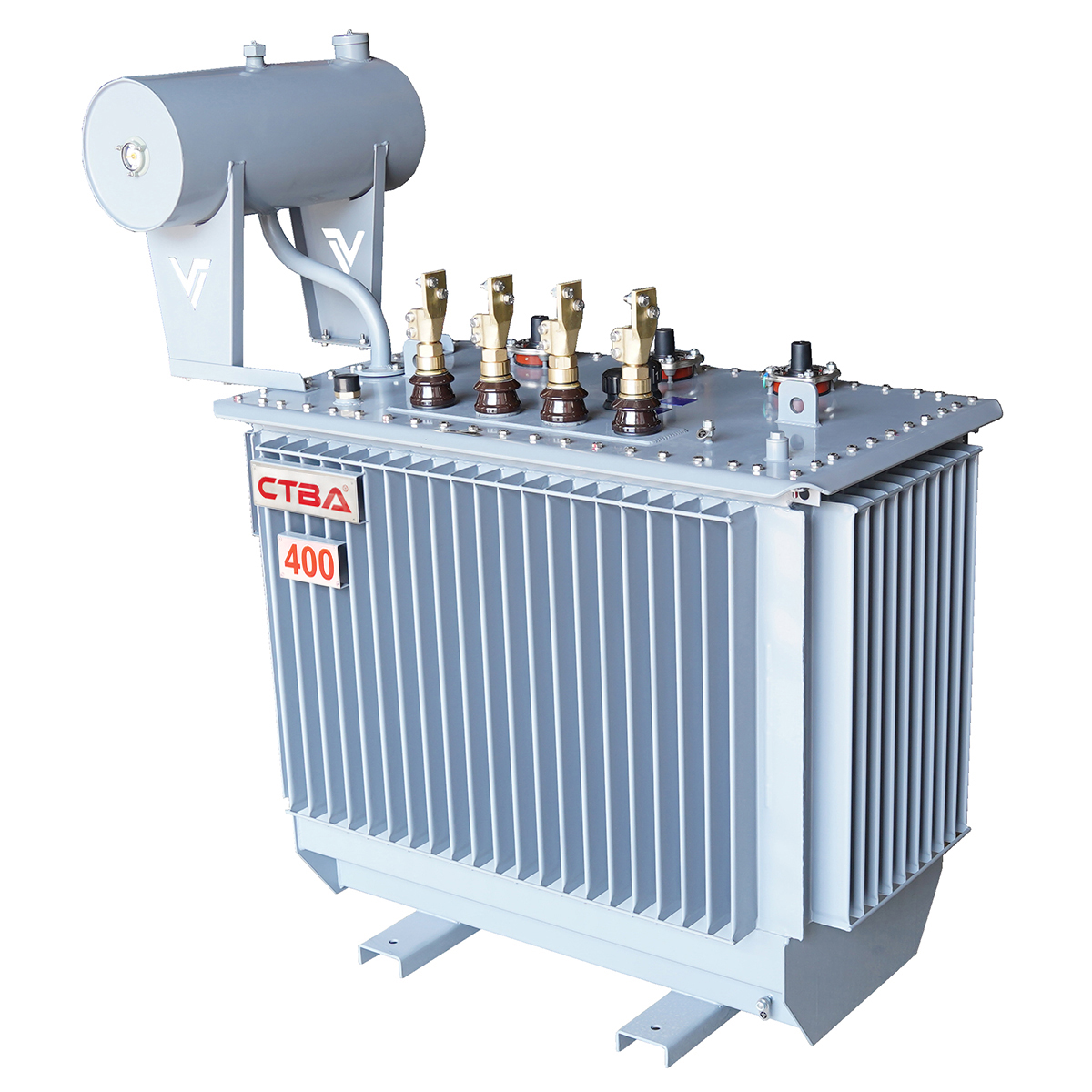

Máy biến áp dầu ba pha kiểu hở công suất 400kVA

2. Những ưu điểm của máy biến áp dầu ba pha công suất 400kVA:

- Đây là máy biến áp có công suất lớn, có khả năng truyền tải điện năng đi xa và giảm tiêu hao một lượng năng lượng lớn trong quá trình truyền tải và phân phối điện.

- Máy có hiệu suất năng lượng lên đến 99,44%, có khả năng hoạt động liên tục và ổn định 24/24h đảm bảo cho cả hệ thống điện vận hành hiệu quả.

- Máy biến áp được làm từ vật liệu chất lượng cao, thân thiện với môi trường giúp máy có độ bền cao và chống được va đập mạnh

- Máy được thiết kế gia công tinh xảo bởi dây truyền máy móc hiện đại, tiên tiến và đội ngũ kĩ sư giàu kinh nghiệm, kiểm soát theo đúng quy trình chất lượng và cho ra sản phẩm đạt tiêu chuẩn chất lượng cao.

- Đặc biệt máy biến áp dầu ba pha công suất 750kVA có độ ồn rất thấp, khả năng chống ngắn mạch mạnh mẽ, mức độ chống sét cao, khả năng chịu quá tải cao và lâu dài.

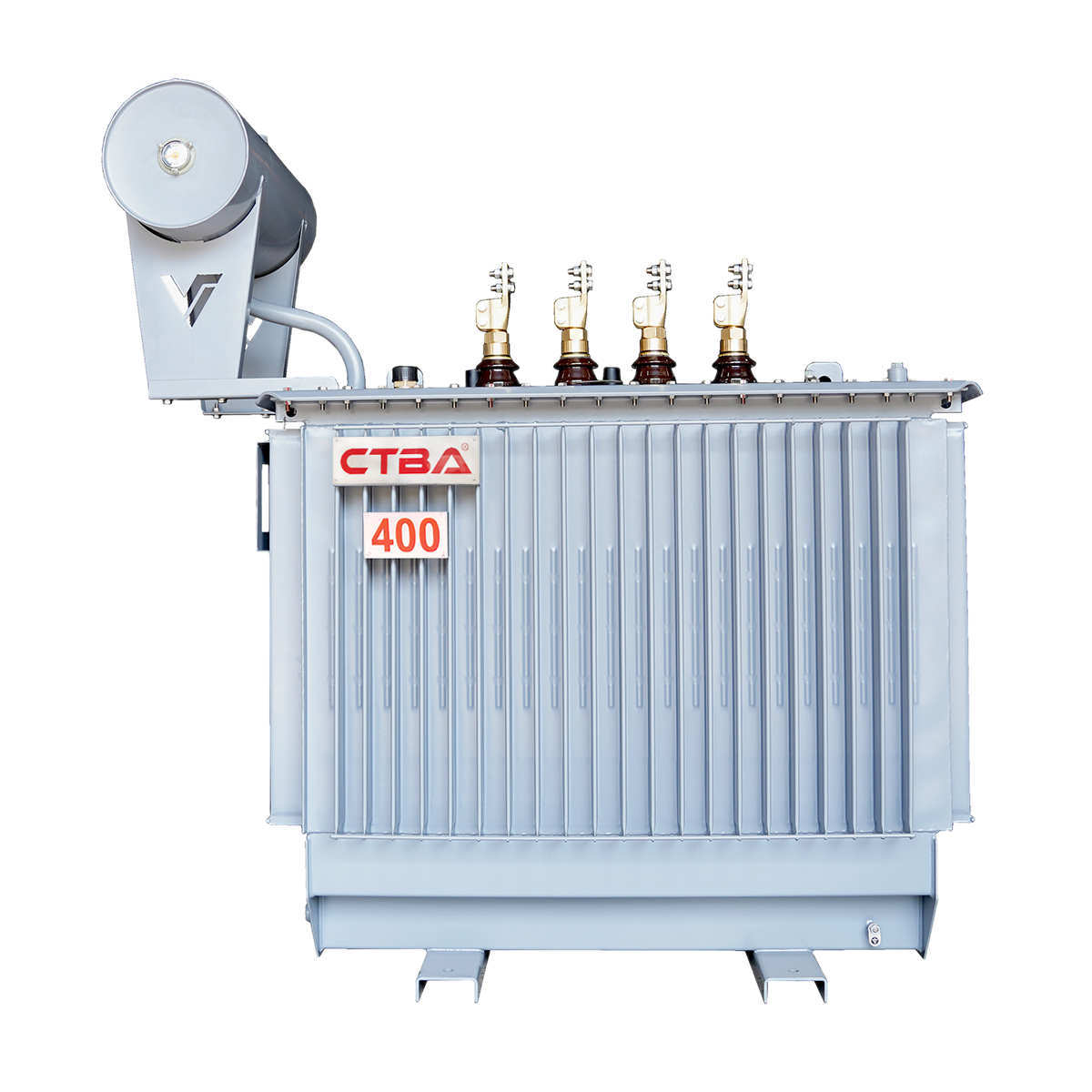

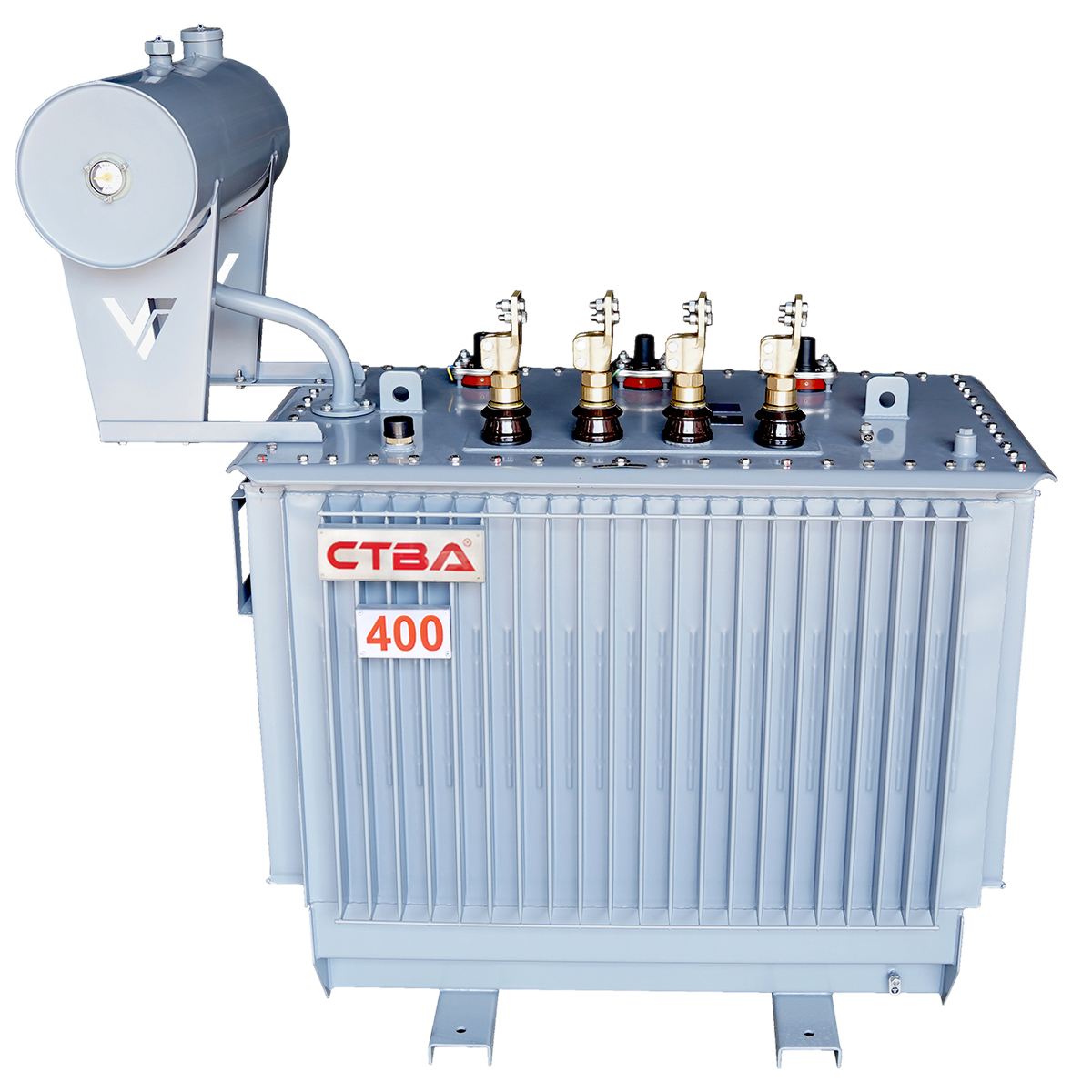

Hình ảnh máy biến áp 400 kVA kiểu hở

3. Máy biến áp dầu ba pha công suất 400kVA đạt các tiêu chuẩn về chất lượng sản phẩm:

Máy biến áp dầu ba pha 400kVA của CTBA trải qua quá trình kiểm soát nghiêm ngặt về chất lượng ở tất cả các khâu từ nguồn nguyên liệu đầu vào đến kiểm thử sản phẩm đầu ra, đảm bảo đáp ứng đầy đủ các yêu cầu khắt khe theo tiêu chuẩn quốc tế: IEC-76, ANSI, TCVN 6306

3.1. Hệ thống quản lý chất lượng ISO 9001:2015

Hoạt động của cả hệ thống CTBA được kiểm soát và quản lý chặt chẽ, từ đó đảm bảo được chất lượng của sản phẩm trong mọi khâu từ khi tiếp nhận yêu cầu của khách hàng cho đến thiết kế, vật tư, sản xuất, lắp ráp, thử nghiệm, đóng gói, giao hàng, hậu mãi đều hoạt động theo những quy trình nghiêm ngặt và có liên kết logic với nhau.

3.2. Quản lý môi trường theo ISO 14001:2015

CTBA tiên phong áp dụng hệ thống quản lý môi trường theo tiêu chuẩn  ISO 14001:2015. Việc thực hiện quy trình này là một minh chứng cho trách nhiệm của CTBA với đông đảo quý vị khách hàng. CTBA cam kết đưa ra những sản phẩm kỹ thuật chất lượng cao nhưng thân thiện nhất với môi trường.

3.3. Chứng chỉ công nhận ISO/IEC 17025:2017:

Chứng chỉ ISO/IEC 17025:2017 khẳng định chất lượng kỹ thuật của CTBA đáp ứng được yêu cầu của tất cả các tiêu chuẩn quốc tế chuyên biệt cho phòng thử nghiệm và hiệu chuẩn. Tất cả các sản phẩm của CTBA đều được thử nghiệm đầy đủ tại phòng thử đạt chuẩn trước khi xuất xưởng, đảm bảo chất lượng ổn định và tạo sự yên tâm tuyệt đối cho khách hàng.

Bộ chứng chỉ Chất lượng sản phẩm của CTBA

Một điều đặc biệt ở máy biến áp này đó là bên cạnh việc đáp ứng các tiểu chuẩn chung của máy biến áp theo tiêu chuẩn Quốc tế IEC và các yêu cầu riêng đối với các dự án năng lượng mặt trời. Máy biến áp (CTBA) của chúng tôi vẫn đáp ứng hoàn toàn các tiêu chuẩn của ngành điện lực trong nước như: QĐ62/EVN; QĐ2608/SPC; QĐ3079/CPC; QĐ1011/NPC; 8525:2015...

4. Đặc điểm của máy biến áp dầu ba pha công suất 400kVA kiểu hở:

4.1. Lõi máy biến áp:

- Lõi được chế tạo từ thép Silic có tính dẫn từ tốt và kháng oxi hóa cao. Lõi thép của máy chế tạo từ nhiều lá thép rất mỏng với bề dày từ 0,3 - 0,5mm, mặt ngoài có sơn cách điện được ghép với nhau thành mạch vòng khép kín. Mục đích của việc ghép các lá thép mỏng với nhau giúp giảm năng lượng bị tổn thất xảy ra trong quá trình hoạt động của máy do dòng điện xoáy Foucault.

Tôn Silic chế tạo lõi máy biến áp dầu 3 pha kiểu hở 400kVA

- Tôn Silic CTBA sử dụng được nhập khẩu trực tiếp từ Nippon Steel, Nhật Bản.

4.2. Dây quấn máy biến áp.

- Dây quấn gồm có cuộn dây sơ cấp và cuộn thứ cấp có cấu trúc thiết kế tuyệt vời giúp máy hoạt động một cách hiệu quả. Lõi máy được sản xuất từ dây đồng tráng men EI/AIW (220oC) đạt tiêu chuẩn IEC 60851, JSI C 3202-1994 đảm bảo các chỉ số kỹ thuật như độ mềm dẻo, bám dính, độ bền điện, giãn dài, độ đàn hồi và chịu dầu biến áp giúp giảm dòng điện xoáy trong quá trình vận hành.

Hình ảnh cuộn dây đồng sử dụng trong máy biến áp của CTBA

5. Thông số sản phẩm máy biến áp dầu 3 pha kiểu hở 400kVA - 22/0.4kV:

Công suất: 400kVA

Điện áp 22/0.4kV

Tổ đấu dây: Dyn11

Tổn hao không tải (P0): 810 W

Tổn hao ngắn mạch (Pk): 6520 W

Dòng điện không tải cực đại (I0): 1.5%

Điện áp ngắn mạch (Uk ): 6%

Tiêu chuẩn: TCVN 6306 (IEC 60076); QĐ số 62 / QĐ - EVN

Tiêu chuẩn chất lượng : ISO 9001:2019; ISO 14001:2019

Máy biến áp dầu 3 pha kiểu hở 400kVA trải qua quy trình kiểm tra nghiêm ngặt về sản chất lượng

6. Bảo quản và vận chuyển Máy biến áp 3 pha

Chính sách vận chuyển và bảo quản máy biến áp trước khi đấu nối hệ thống điện lưới. Vintec luôn hỗ trợ khách hàng vận chuyển cũng như hướng dẫn bảo quản sản phẩm đúng quy trình bảo đảm cho sản phẩm có chất lượng tốt nhất khi sử dụng.
6.1. Bảo quản máy biến áp 3 pha:

Khi máy chưa đưa vào sử dụng phải để nơi khô ráo. Bảo vệ các cụm sứ, tránh va chạm làm nứt, vỡ, mẻ sứ. Tốt nhất nên để trong kho có mái che. Các máy biến áp không được đặt quá gần nhau để tránh làm hư hỏng các bộ phận tản nhiệt, các thiết bị kèm theo khác.

6.2. Vận chuyển máy biến áp:

Cần để máy biến áp thẳng đưng tuyệt đối không được để nghiêng máy. Cần buộc chắc chắn để máy không bị dịch chuyển trong quá trình vận chuyển, không buộc vào chụm cánh tản nhiệt gáp sóng, sứ cách điện.
Khi vận chuyển bằng phương tiện ô tô bên vận chuyển của CTBA luôn chạy với tốc độ ổn định không quá 30km/h.

Hình ảnh vận chuyển máy biến áp 3 pha CTBA
