Tủ Phân Phối Hạ Thế

1. Giới thiệu tủ phân phối hạ thế

Tủ điện hạ thế là thiết bị được dùng trong điều kiện nguồn điện lưới ở mức 0.4kV. Nguồn điện trên các đường dây trung thế, cao thế nếu muốn sử dụng được thì chúng bắt buộc phải qua các trạm hạ thế để biến đổi thành nguồn chuẩn.

Tủ hạ thế được đặt ngay sau các trạm hạ thế và được sử dụng để cân bằng, điều chỉnh các nguồn điện trung thế, cao thế từ các trạm biến áp thành nguồn điện chuẩn 1 pha 220V hoặc 3 pha 380V. Hiện nay, tất cả các loại tủ điện được lắp đặt trong công nghiệp hay dân dụng ở sau trạm đều được gọi là tủ điện hạ thế.

Tủ phân phối hạ thế đóng vai trò vô cùng quan trọng trong việc điều hòa và đảm bảo độ an toàn cho hệ thống điện. Nó giúp cho việc bảo vệ các thiết bị điện trọng yếu như: thiết bị chuyển mạch, bảng cầu chì, rơ-le,… khỏi các tác động cơ học và môi trường bên ngoài. Nhờ đó đường truyền của dòng điện có thể ổn định, an toàn. Nói một cách tổng quát hơn, việc lắp đặt tủ điện hạ thế được xem là giải pháp tối ưu để bảo vệ sự sống con người và hạn chế tối đa nguy cơ tai nan thương tâm do sự cố điện dù trực tiếp hay gián tiếp.

2. Chức năng của tủ điện hạ thế

Tùy theo mục đích sử dụng cụ thể mà tủ phân phối hạ thế có sự thay đổi cho phù hợp. Trong quá trình thiết kế và lắp đặt, chúng ta cần đảm bảo nó có đủ khả năng đáp ứng được với hướng dẫn sử dụng điện tại nơi nó hoạt động.

Thông thường, tủ điện hạ thế có 2 chức năng chính. Đó là:

2.1 Bảo vệ các thiết bị điện quan trọng:

rơ-le, thiết bị chuyển mạch, dụng cụ đo chỉ thị, bảng cầu chì,… trước các tác động cơ học, dao động và những những ảnh hưởng từ môi trường bên ngoài có thể đe dọa đến tính toàn vẹn của hoạt động mà thiết bị thực hiện.

2.2 Bảo đảm an toàn:

Bảo đảm an toàn tính mạng cho con người, tránh khỏi các sự cố bị điện giật trực tiếp hoặc gián tiếp.

Đây chính là chức năng trọng yếu nhất của các loại tủ điện hạ thế. Và đó cũng là lý do giải thích tại sao việc lắp đặt thiết bị này lại trở thành yêu cầu cấp thiết đến vậy.

3. Các loại tủ Phân Phối Hạ Thế:

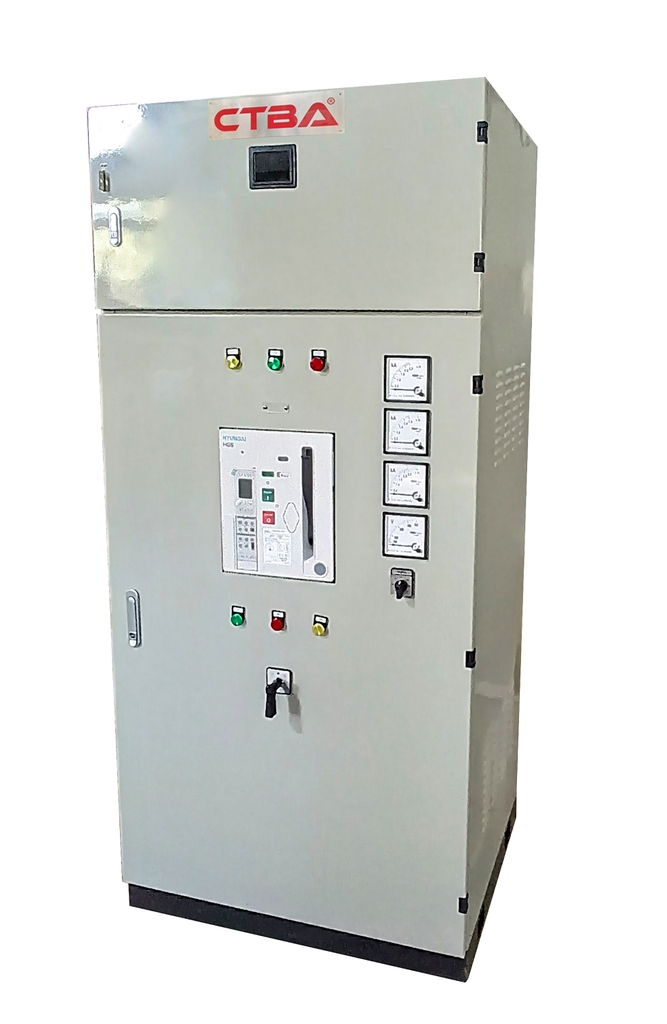

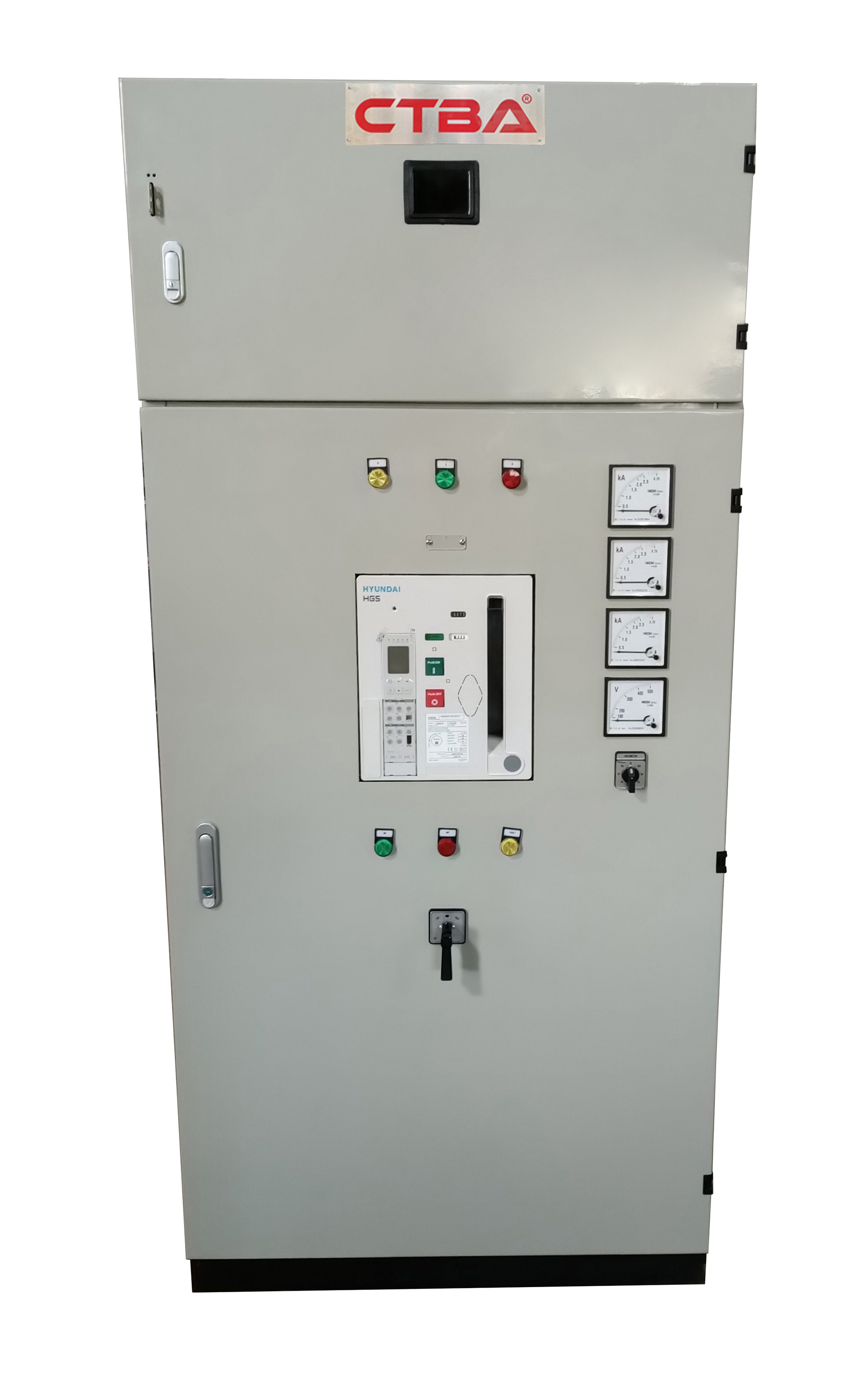

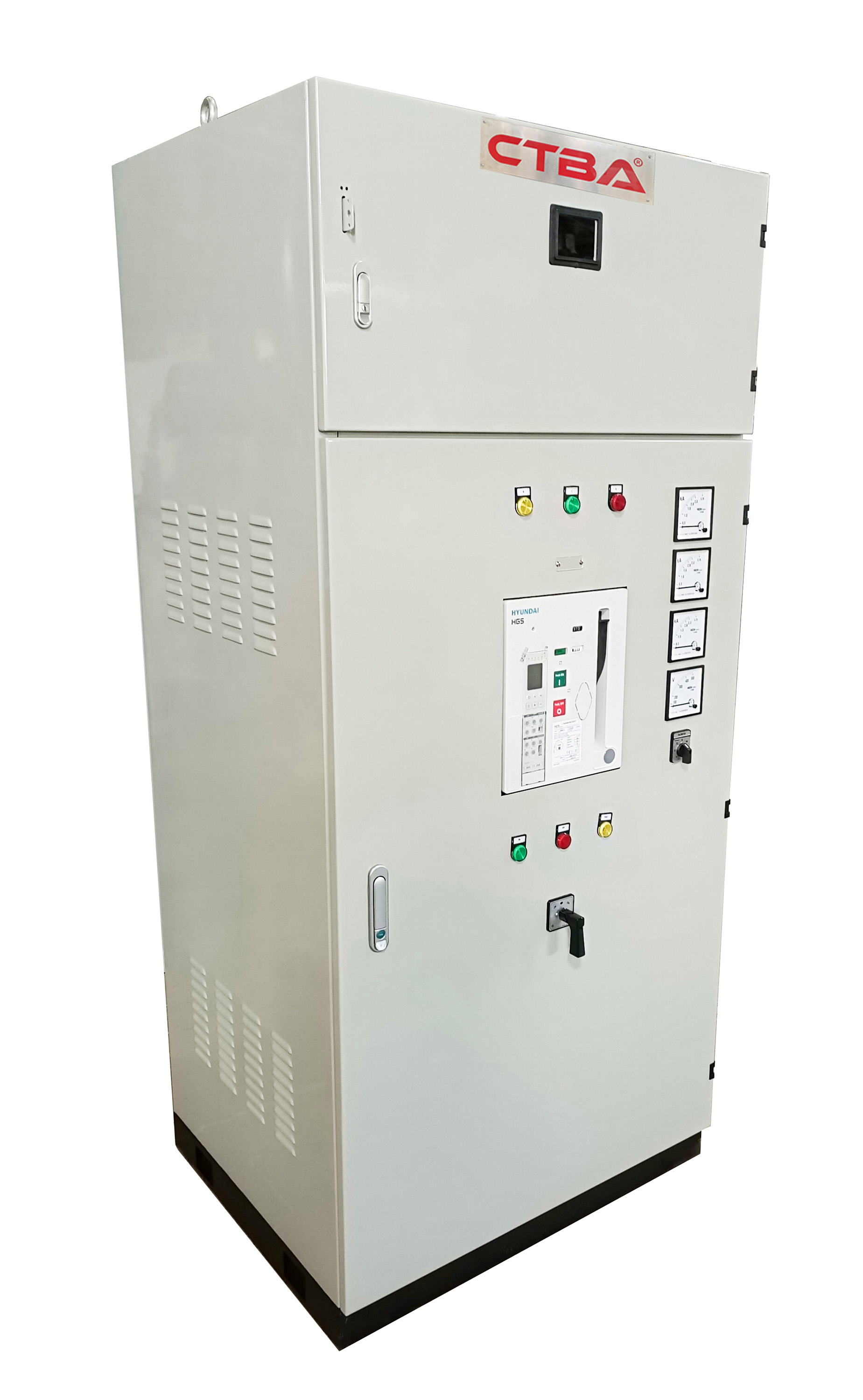

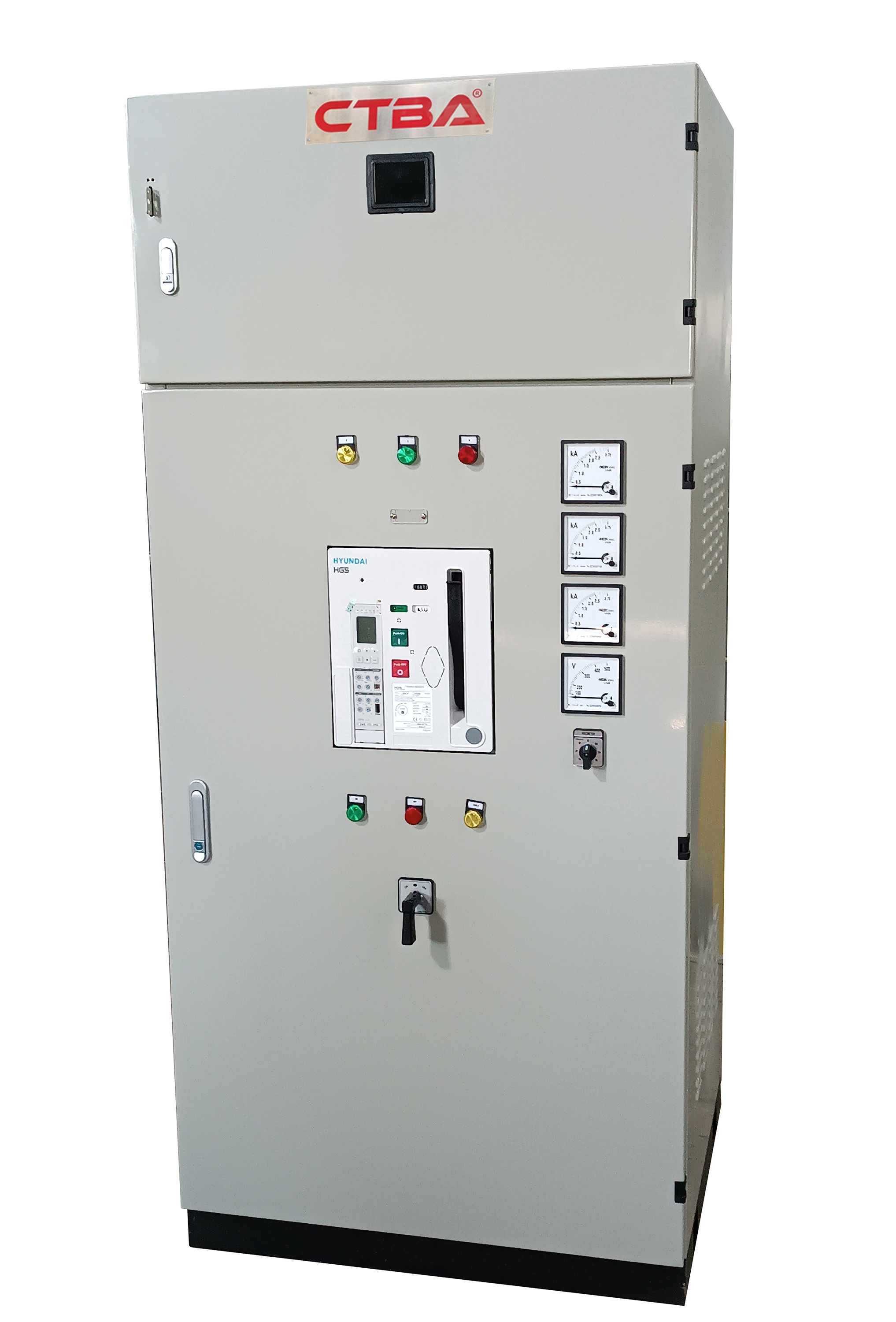

Tủ phân phối hạ thế chính CTBA là tủ được thiết kế dạng mô đun ghép nối linh hoạt, đáp ứng các đặc điểm kỹ thuật chính xác theo yêu cầu của khách hàng. Tủ có thể có hình chữ L hoặc hình chữ U để phù hợp cho những không gian giới hạn.

Lắp ráp từ các bộ phận tiêu chuẩn, hệ thống đa năng này có thể được sửa đổi trong quá trình sản xuất hoặc thậm trí trên công trường để theo kịp với những thay đổi thiết kế bất kể lúc nào theo yêu cầu của khách hàng.

Hệ thống mô đun cũng cho phép kết nối hai hoặc nhiều thành phần lại với nhau tạo thành một hệ thống tủ lớn dễ dàng mở rộng.

4. Thông số kỹ thuật của tủ Phân Phối Hạ Thế :

• Tiêu chuẩn IEC 60439-1
• Điện áp cách điện: 1000AC
• Điện áp hoạt động: 690Vac
• Điện áp xung: 12kV
• Tần số: 50Hz
• Dòng điện định mức: lên đến 6300A
• Dòng ngắn mạch: 100kA/1s
• Mức độ bảo vệ: IP4X, IP5X
• Vật liệu: Thép tấm 1.5 - 2.5mm
• Bề mặt bảo vệ: Sơn tĩnh điện
• Màu tiêu chuẩn: RAL
• Tiêu chuẩn kích thước: H2200 x W1000 x D1000
