THÍ NGHIỆM MÁY BIẾN ÁP CTBA
Thí nghiệm máy biến áp trong quy trình sản xuất là một trong những bước bắt buộc phải có và được tuân thủ theo các yêu cầu nghiêm ngặt trong quy định về thí nghiệm của Điện lực hiện nay.
Vậy thế nào là thí nghiệm máy biến áp điện lực và quy trình thử nghiệm máy biến áp điện lực. Để hiểu rõ hơn, chúng ta cùng nhau tìm hiểu và phân tích ở bài viết này.

1. Thí nghiệm máy biến áp là gì?

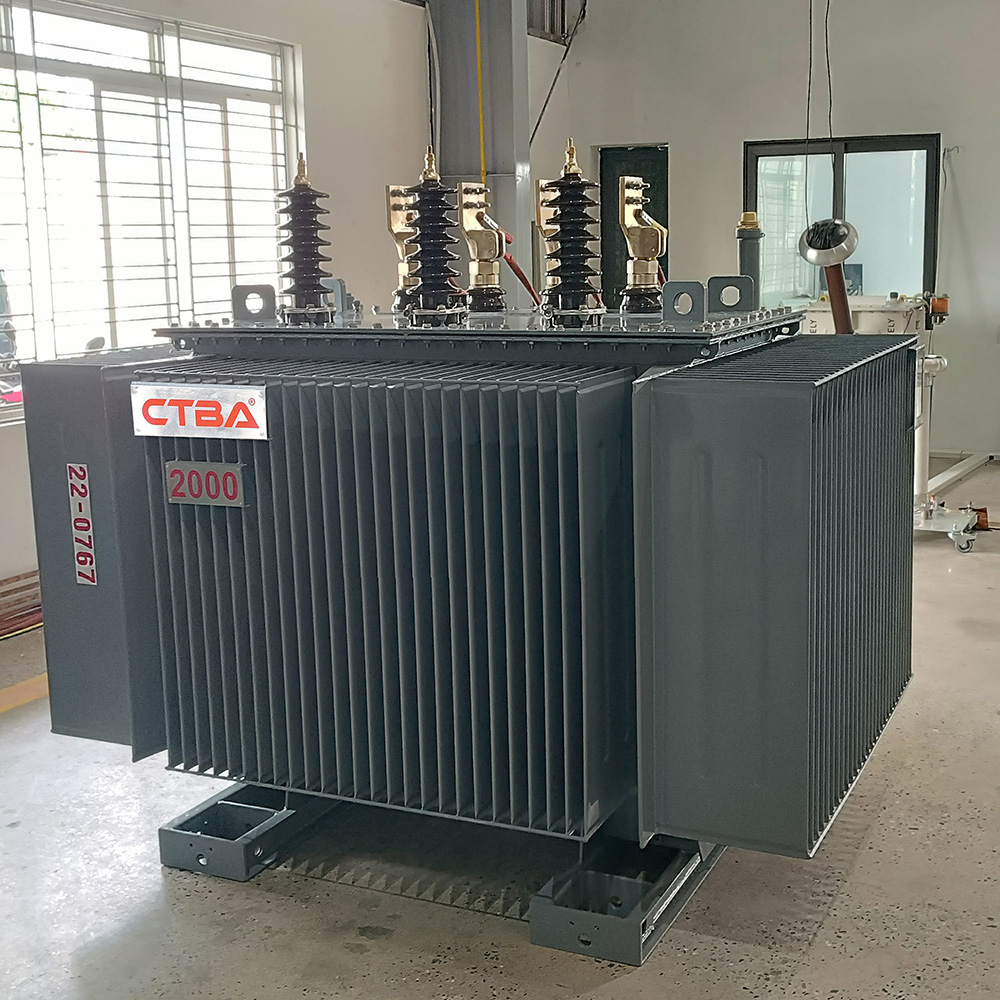

Hình ảnh thí nghiệm máy biến áp CTBA

Máy biến áp được coi là trái tim trong hệ thống truyền tải và phân phối điện. Chính vì vậy, máy biến áp cần phải được kiểm tra thí nghiệm đầy đủ, chặt chẽ trước khi đưa vào vận hành. Đây là bước quan trọng không thể bỏ qua, bởi nếu máy bị sự cố hoặc hư hỏng thì toàn bộ hệ thống điện sẽ bị ảnh hưởng nghiêm trọng.

2. Công nghệ thiết bị thí nghiệm máy biến áp CTBA gồm những gì?

Để đảm bảo kết quả đo lường và thí nghiệm máy biến áp được chính xác và hiệu quả, phòng thử nghiệm máy biến áp CTBA được trang bị đầy đủ các thiết bị như:
•    Hợp bộ đo lường công suất  WT 333 E được sản xuất từ hãng YOKOGAWA Nhật Bản.
•    Máy biến điện áp tự ngẫu tự động công suất 150 kVA, điện áp 0 ÷ 440 Vol được sản xuất từ hãng ABB.
•    Máy phát tần số 100 Hz công suất 50 kW được sản xuất từ hãng Hitachi - Nhật Bản.
•    Máy biến áp cao áp 150 kV công suất 100 kVA sản xuất từ hãng máy biến áp CTBA.
•    Hệ thống thử nghiệm xung sét đến 400 kV.
Ngoài các thiết bị trên, phòng thí nghiệm máy biến áp CTBA còn được trang bị đầy đủ các máy móc, phương tiện đo như: Cầu đo điện trở 20A; cầu đo cách điện Megomet Kyoritsu 2500 V; cầu đo tỉ số, tổ đấu dây; thiết bị thử cách điện đến 80 kV...

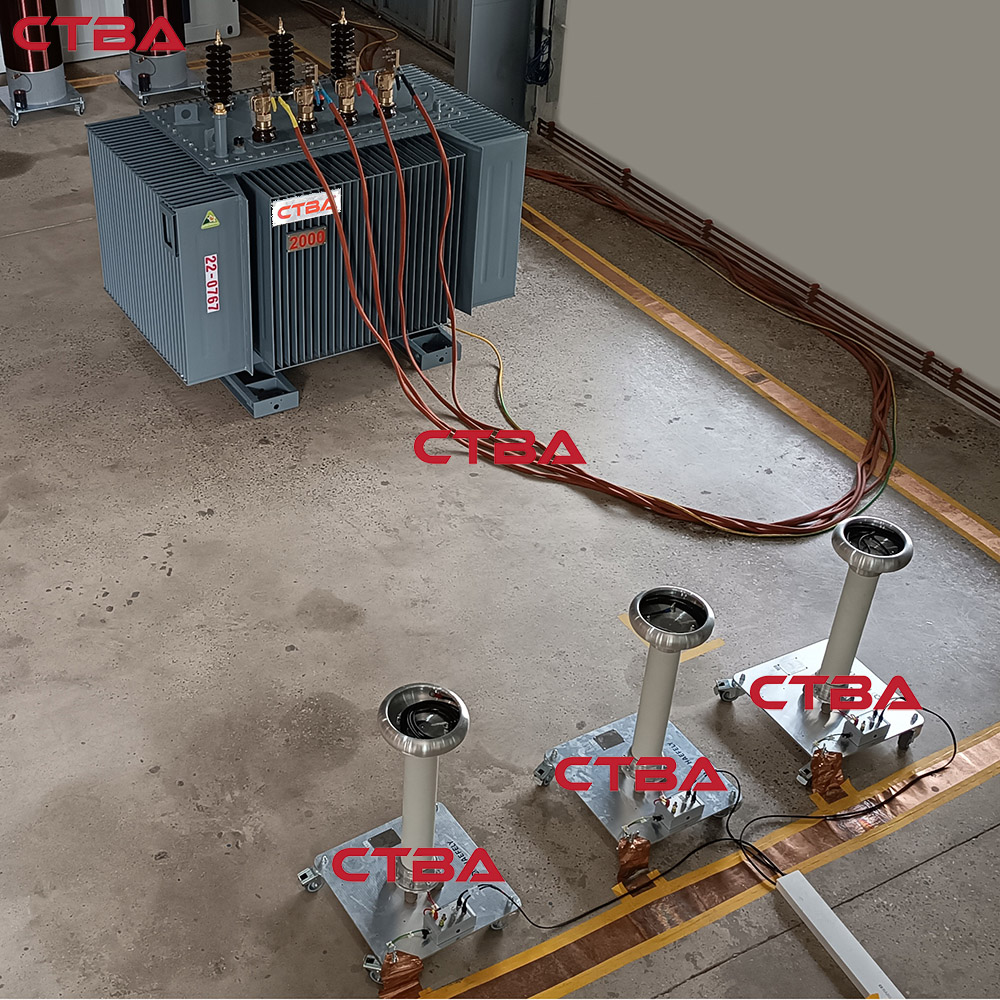

 Phòng thử nghiệm máy biến áp của CTBA

3. Quy trình thí nghiệm máy biến áp CTBA

Toàn bộ 100% các máy biến áp CTBA trước khi xuất xưởng đều được thử nghiệm qua các hạng mục sau:
•    Kiểm tra cách điện
•    Kiểm tra tỷ số và tổ đấu dây
•    Kiểm tra điện trở của cuộn dây cao thế, hạ thế
•    Kiểm tra tổn hao không tải và dòng điện không tải
•    Kiểm tra tổn hao ngắn mạch
•    Kiểm tra cách điện chính (cao áp)
•    Kiểm tra quá điện áp
Ngoài ra có nhiều thông số khác được bộ phận thí nghiệm KCS đánh giá dựa vào từng loại máy cụ thể mà có thể thí nghiệm thêm một số hạng mục đặc biệt khác như:
•    Các thử nghiệm điển hình đối với điện môi (IEC 60076-3).
•    Xác định điện dung giữa các cuộn dây với đất và giữa các cuộn dây với nhau.
•    Xác định đặc tuyến truyền điện áp quá độ.
•    Đo tổng trở thứ tự không cho máy biến áp 3 pha.
•    Thử nghiệm chịu ngắt mạch (IEC 60076-5).
•    Đo độ ồn (IEC 60551).
•    Đo các sóng hài của dòng điện không tải.
•    Đo khả năng làm việc của quạt và các động cơ bơm dầu.
•    Đo điện trở cách điện với đất của các cuộn dây.

 Giấy chứng nhận “Phòng thử nghiệm Máy biến áp CTBA đạt tiêu chuẩn ISO/IEC 17025-2017 Vilas 1162”

4. Máy biến áp CTBA đáp ứng các tiêu chuẩn của EVN và Quốc tế IEC

Công ty TNHH chế tạo máy biến áp điện lực Hà Nội CTBA với thương hiệu máy biến áp CTBA là một trong những  đơn vị được “Văn phòng Công nhận Chất lượng” trực thuộc Bộ Khoa học và Công nghệ (BOA) công nhận phòng thử nghiệm máy biến áp CTBA đạt tiêu chuẩn ISO/IEC 17025 -2017 Vilas 1113.
 Nhờ quá trình kiểm tra nghiêm ngặt mà toàn bộ sản phẩm máy biến áp CTBA trước khi đến tay khách hàng đều thỏa mãn các tiêu chuẩn quốc tế, tiêu chuẩn Việt Nam (TCVN) cũng như theo quy chuẩn của ngành điện ban hành. Ngoài ra, với các đơn hàng sản xuất theo yêu cầu cụ thể, quá trình kiểm tra thí nghiệm máy biến áp còn có sự chứng kiến của chủ đầu tư, đảm bảo sản phẩm tạo ra đáp ứng tốt nhất theo nhu cầu của khách hàng.
Nắm rõ vai trò của việc thí nghiệm sản phẩm trước khi đưa vào sử dụng và vận hành, toàn bộ các máy biến áp mang thương hiệu CTBA của Công ty TNHH chế tạo máy biến áp điện lực Hà Nội CTBA đều đáp ứng được theo các tiêu chuẩn hiện hành như:
•    Tiêu chuẩn IEC 60076-1-2-3-5 :2011 và TCVN 6306-1-2-3-5:2015.
•    Tiêu chuẩn Việt Nam: TCVN 8525:2015 về hiệu suất năng lượng của máy biến áp.
•    Tiêu chuẩn theo QĐ 1011/QĐ-EVN NPC ngày 7/4/2015 của Tổng Công ty Điện lực Miền Bắc về việc ban hành tiêu chuẩn tổn hao trong phân phối máy biến áp.
•    Quyết định số 62/QĐ -EVN ngày 05/05/2017 của Tập đoàn Điện lực Việt Nam.
•    Tiêu chuẩn của Tổng công ty điện lực Miền Trung: QĐ số 6954/QĐ-EVNCPC ngày 31/07/2019 của Tổng công ty Điện lực miền Trung.
•    Tiêu chuẩn của Tổng công ty điện lực Miền Nam: QĐ số 2608/QĐ-EVNSPC ngày 03/09/2015 của Tổng Công ty Điện lực Miền Nam.
•    Tiêu chuẩn của Tổng công ty điện lực Điện lực TP Hồ Chí Minh: QĐ số 3370/EVN HCMC-KT ngày 04/09/2018 của Tổng Công ty Điện lực TP Hồ Chí Minh.
