Máy biến áp 3 pha được áp dụng công nghệ và những tiến bộ trong lĩnh vực thiết kế chế tạo Máy biến áp cho phép chế tạo các máy có điện áp siêu cao và công suất cực lớn, để hiểu rõ máy biến áp 3 pha là gì cấu tạo cũng như nguyên lý hoạt động của máy biến áp ra sao, chúng ta cùng phân tích theo nội dung dưới đây nhé:
1. Khái niệm máy biến áp 3 pha là gì?
Máy biến áp là thiết bị điện từ tĩnh, làm việc dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi hệ thống điện áp, với tần số không đổi.
Ở Máy biến áp, việc biến đổi điện áp chỉ thực hiện được khi dòng điện là xoay chiều hoặc dòng điện biến đổi xung. Máy biến áp được dùng trong hệ thống truyền tải và phân phối điện năng, ngoài ra Máy biến áp cũng được dùng cho một số yêu cầu khác như nối mạch chỉnh lưu, làm nguồn cấp điện cho lò điện, máy hàn, máy thử nghiệm… Máy biến áp có hai hay nhiều dây quấn đặt chung trên một mạch từ, các dây quấn có thể nối điện hoặc không nối điện với nhau, khi chúng nối điện với nhau ta gọi là Máy biến áp tự ngẫu.
2. Nguyên lý hoạt động của máy biến áp 3 pha:
Máy biến áp hoạt động tuân theo 2 hiện tượng vật lý:
- Dòng điện chạy qua dây dẫn tạo ra từ trường.
- Sự biến thiên từ thông trong cuộn dây tạo ra 1 hiệu điện thế cảm ứng (hiện tượng cảm ứng điện từ)
Cuộn dây N1 và cuộn dây N2 được quấn trên lõi thép khép kín. Đặt một điện áp xoay chiều U1 vào cuộn dây N1, trên cuộn dây này sẽ xuất hiện dòng điện I1 chạy trong dây dẫn, đồng thời trong dây dẫn sẽ xuất hiện từ thông móc vòng cho cả hai cuộn N1 và N2. Cuộn dây N2 được nối với tải thì trên cuộn N2 sẽ xuất hiện dòng điện I2 với điện áp U2. Như vậy, năng lượng của dòng điện xoay chiều đã được truyền từ dây quấn 1 sang dây quấn 2.

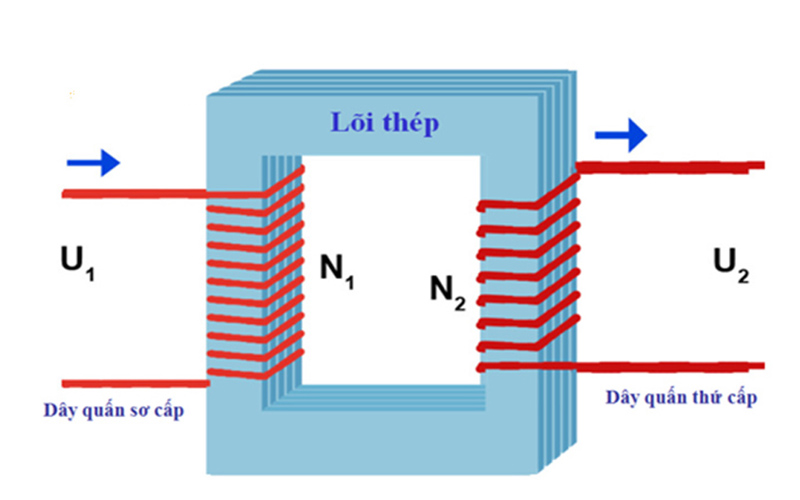

Hình ảnh mô phỏng nguyên lý hoạt động của máy biến áp 3 pha
3. Cấu tạo của máy biến áp 3 pha:
Cấu tạo chung của mọi Máy biến áp gồm 3 thành phần chính: Lõi thép, dây quấn và vỏ máy và các bộ phận thiết bị phụ khác.

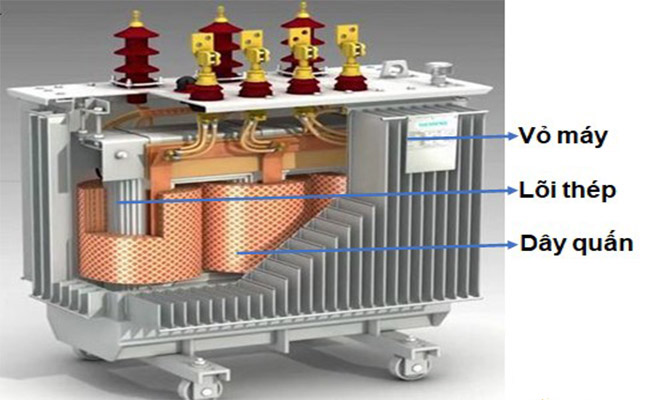

Hình ảnh cấu tạo chính của máy biến áp ba pha
3.1. Lõi thép của Máy biến áp ba pha:
Lõi thép dùng để dẫn từ thông, được chế tạo từ các vật liệu dẫn từ tốt. Được ghép từ các lá thép kỹ thuật điện thành mạch vòng khép kín, các lá thép mỏng mặt ngoài có sơn cách điện với bề dày từ 0,3 - 0,5mm.
Lõi thép gồm 2 phần gồm Trụ và Gông. Trụ là phần để đặt dây quấn còn Gông là phần nối liền giữa các trụ để tạo thành mạch từ kín.
3.2. Dây quấn Máy biến áp 3 pha:
Nhiệm vụ của dây quấn là nhận năng lượng vào và truyền năng lượng ra. Dây quấn thường làm bằng dây đồng hoặc nhôm, tiết diện tròn hay chữ nhật, bên ngoài có bọc cách điện. Dây quấn gồm nhiều vòng dây và lồng vào trụ thép, giữa các vòng dây, giữa các dây quấn và giữa dây quấn với lõi ép đều có cách điện. Máy biến áp thường có hai hoặc nhiều dây quấn. và số vòng dây của các cuộn là khác nhau, tùy thuộc vào nhiệm vụ của Máy biến áp.
Có 2 loại dây quấn: dây quấn sơ cấp và dây quấn thứ cấp
Dây quấn nhận năng lượng từ lưới gọi là dây quấn sơ cấp
Dây quấn cung cấp năng lượng cho phụ tải gọi là dây quấn thứ cấp
Số vòng dây của cuộn sơ cấp và thứ cấp là khác nhau. Số vòng dây cuộn sơ cấp lớn hơn số vòng dây cuộn thứ cấp thì là Máy biến áp hạ áp (Máy biến áp hạ thế), ngược lại số vòng dây cuộn sơ cấp nhỏ hơn số vòng dây cuộn thứ cấp thì là Máy biến áp tăng áp.
Dây quấn của Máy biến áp
Ngoài ra người ta cũng có thể phân biệt dây quấn Máy biến áp thành dây quấn cao áp và dây quấn hạ áp.
Dây quấn có điện áp cao gọi là dây quấn cao áp
Dây quấn có điện áp thấp hơn gọi là dây quấn hạ áp
Xét về cấu tạo, dây quấn được chia thành 2 loại: dây quấn đồng tâm và dây quấn xen kẽ.
Dây quấn đồng tâm: có tiết diện ngang là những vòng tròn đồng tâm. Những kiểu dây quấn đồng tâm chính gồm:
Dây quấn hình trụ, dùng cho cả dây quấn hạ áp và cao áp.
Dây quấn hình xoắn, dùng cho dây quấn hạ áp có nhiều sợi chập.
Dây quấn hình xoắn ốc liên tục, dùng cho dây quấn cao áp, tiết diện dây dẫn chữ nhật.
Dây quấn xen kẽ: Các bánh dây cao áp và hạ áp lần lượt xen kẽ nhau dọc theo trụ thép.
3.3. Vỏ Máy biến áp ba pha:
Tùy theo từng loại Máy biến áp mà vỏ Máy biến áp được làm bằng các chất liệu khác nhau. Chúng thường được làm từ nhựa, gỗ, thép, gang hoặc tôn mỏng, có công dụng để bảo vệ các phần tử của Máy biến áp ở bên trong nó, bao gồm: nắp thùng và thùng.
Máy biến áp 3 pha CTBA vỏ thép
Nắp thùng dùng để đậy trên thùng và trên đó có các bộ phận quan trọng như:
Sứ ra (cách điện) của dây quấn cao áp và dây quấn hạ áp.
Bình dãn dầu (bình dầu phụ) có ống thủy tinh để xem mức dầu
Ống bảo hiểm: làm bằng thép, hình trụ nghiêng, một đầu nối với thùng, một đầu bịt bằng một đĩa thuỷ tinh. Nếu áp suất trong thùng tăng lên đột ngột, đĩa thuỷ tinh sẽ vỡ, dầu theo đó thoát ra ngoài để Máy biến áp không bị hỏng.
Lỗ nhỏ đặt nhiệt kế.
Rơle hơi dùng để bảo vệ Máy.
Bộ truyền động cầu dao đổi nối các đầu điều chỉnh điện áp của dây quấn cao áp.
3.4. Các thiết bị khác của máy biến áp ba pha:
Để hoàn chỉnh cấu tạo của một máy biến áp chúng ta không thể bỏ qua một số thiết bị quan trọng khác như sau:
Dầu máy biến áp ba pha.
Sứ máy biến áp 3 pha.
Chân đế máy biến áp.
Đồng hồ đo áp.
Rơ le máy biến áp
Biển hiệu nhà sản xuất và các tham số máy...
4. Vai trò của Máy biến áp ba pha:
Máy biến áp có thể được dùng để tăng điện áp từ máy phát điện lên đường dây tải điện để đi xa, và giảm điện áp ở cuối đường dây để cung cấp nguồn điện áp phù hợp cho tải.
Ngoài ra, chúng còn được dùng trong các lò nung, hàn điện, đo lường hoặc làm nguồn điện cho các thiết bị điện, điện tử.

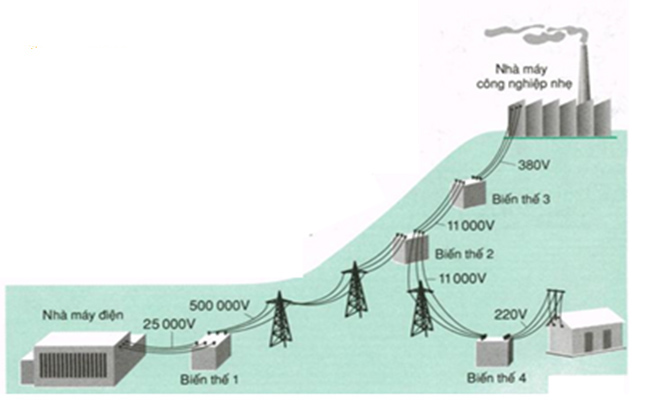

Hình ảnh mô phỏng vai trò của máy biến áp 3 pha trong hệ thống điện
5. Các loại Máy biến áp điện lực 3 pha:
Máy biến áp ba pha gồm có một số loại chính như máy biến áp khô, máy biến áp amorphous, máy biến áp khô, máy biến áp dầu, như sau:
5.1 Máy biến áp Amorphous 3 pha
Máy biến áp là một loại máy biến áp có lõi từ được làm bằng loại thép vô định hình
Thép vô định hình ở trong máy là loại thép từ tính có chiều dày chỉ bằng 1/10 của thép silic truyền thống. Đồng thời có độ từ thẩm cao và tổn hao rất thấp. Những loại máy biến áp phân phối do Vintec sản xuất có lõi từ được làm bằng thép vô định hình. Có thông số tổn hao không tải bằng 1/4 đến 1/3 so với máy biến áp sử dụng thép silic truyền thống. Đồng thời nhiệt độ trong lõi thép vô định hình này là thấp. Giúp giảm đáng kể lượng khí CO2 thải ra môi trường.
Hình ảnh máy biến áp Amorphous 3 pha 560 kVA
5.2 Máy biến áp khô
Máy biến áp loại khô, còn được gọi là máy biến áp nhựa đúc, là máy biến áp điện có cuộn dây được bọc trong nhựa epoxy. Khác với máy biến áp thông thường, các cuộn dây và lõi từ của máy biến áp khô chịu áp lực bằng không khí. Máy biến áp khô được sinh ra để khắc phục những nhược điểm của máy biến áp dầu. Máy biến áp khô sử dụng trong các điều kiện đặc biệt như: ô nhiễm môi trường nặng, độ ẩm không khí cao hơn 95%, nhiệt độ môi trường xuống đến – 25oC.

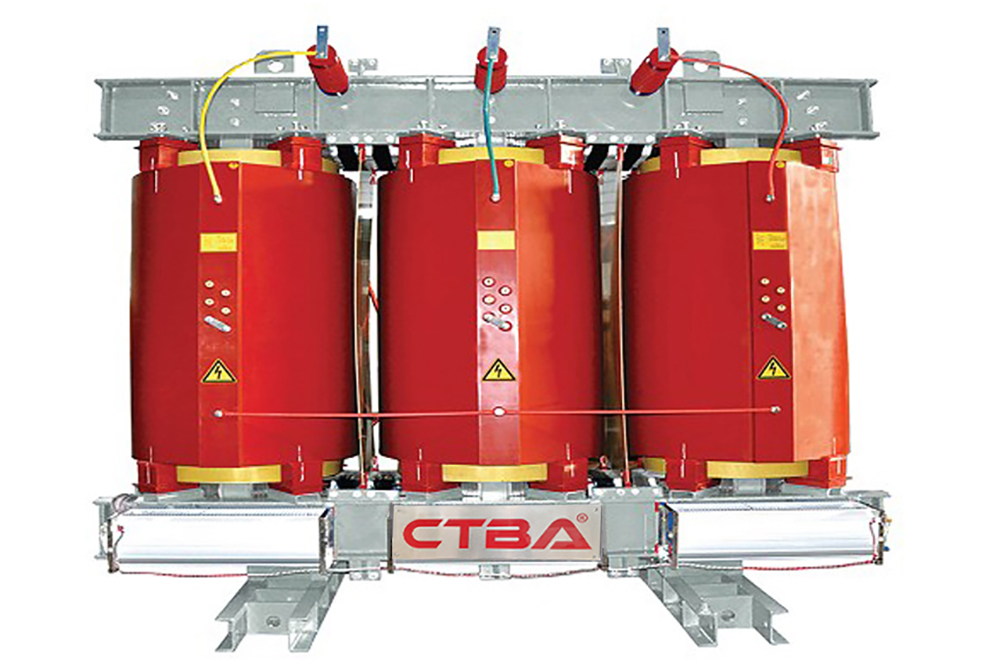

Máy biến áp khô CTBA
5.3. Máy biến áp dầu 3 pha
Máy biến áp dầu là loại máy biến áp sử dụng dầu để bảo quản lõi làm mát và cách điện tránh các tia lửa điện xảy ra trong quá trình hoạt động. Máy biến áp sử dụng dầu nên chất lượng dầu sẽ quyết định tới độ tin cậy và tuổi thọ của máy biến áp.
Máy biến áp dầu 3 pha có hai loại phổ biến là máy biến áp dầu kiểu hở và kiểu kín:
5.3.1. Máy biến áp dầu 3 pha kiểu hở
Máy biến áp ba pha kiểu hở là loại thiết bị biến áp 3 pha có chu trình làm mát qua bình dầu phụ, có cách tản nhiệt theo dạng nan quạt.

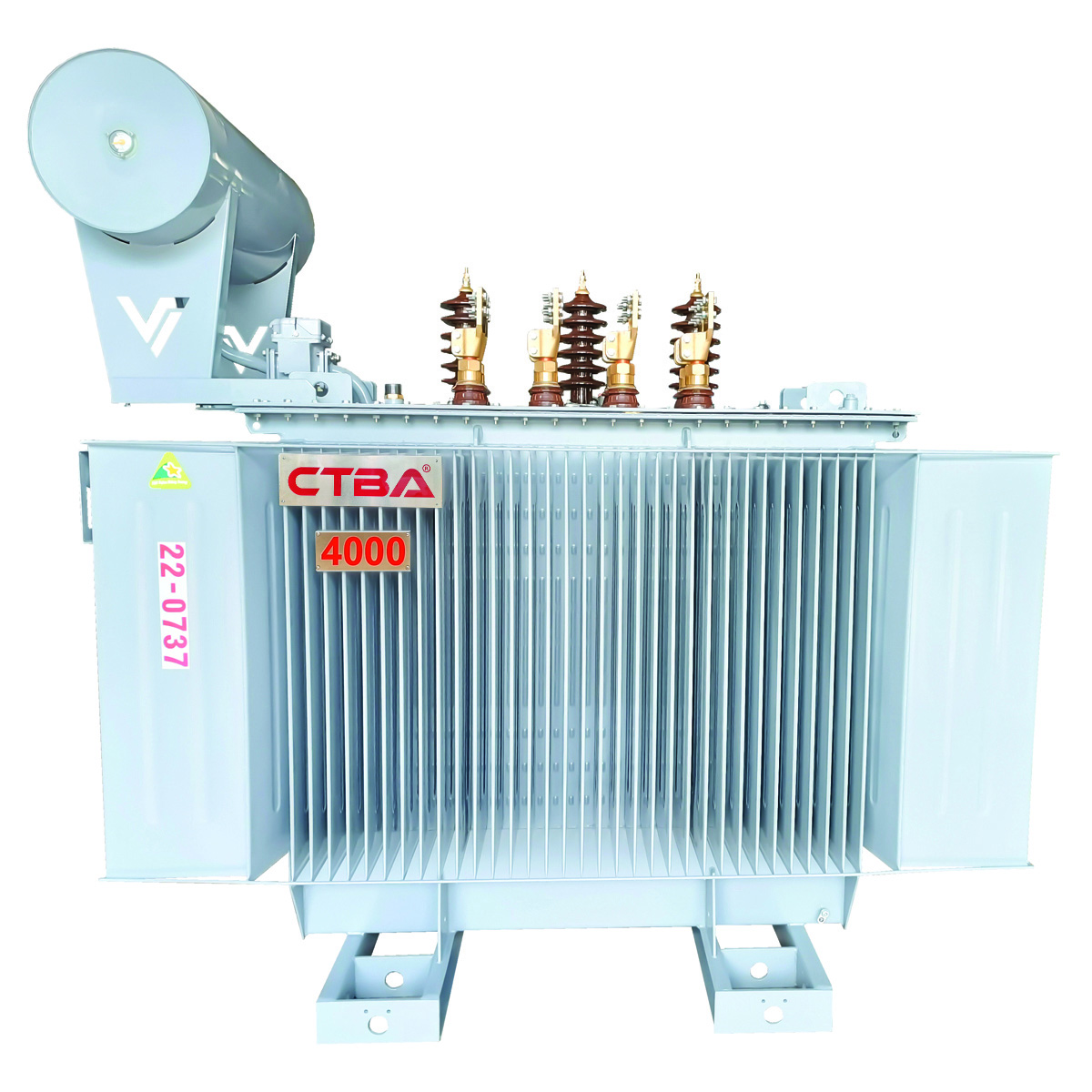

Hình ảnh Máy biến áp dầu 3 pha kiểu hở
5.3.2. Máy biến áp dầu 3 pha kiểu kín
Máy biến áp ba pha kiểu kín có khả năng làm mát bằng cách tự giãn nở. Khi nhiệt độ bắt đầu tăng cao trong VH thì những cánh này có thể tự giãn nở ra, khi đó các cánh có thể được làm mát nhờ không khí được thổi trực tiếp qua.
Hình ảnh máy biến áp dầu ba pha kiểu kín
