Trạm Biến Áp Sạc Pin Xe Điện Là Gì?

Trạm Biến Áp Sạc Pin Xe Điện Là Gì?

  • Mạnh Trường
  • 0 bình luận

Trạm Biến Áp Sạc Pin Xe Điện Là Gì?

🚗 1. Trạm biến áp sạc pin xe điện là gì?

Trạm biến áp sạc pin xe điện là hệ thống trung gian giúp chuyển đổi điện áp lưới trung thế thành điện áp thấp, phù hợp cho hoạt động của bộ sạc xe điện. Đây là thành phần quan trọng trong hạ tầng trạm sạc EV (Electric Vehicle), đặc biệt tại các trạm sạc nhanh – sạc siêu nhanh hiện đại.

Không giống trạm biến áp thông thường, trạm dùng cho sạc EV yêu cầu:

  • Đáp ứng công suất tức thời lớn

  • Hiệu suất cao, tổn hao thấp

  • Tương thích với thiết bị điện tử công suất (thyristor, inverter, v.v.)


⚙️ 2. Cấu tạo trạm biến áp sạc xe điện

Một trạm biến áp sạc EV tiêu chuẩn thường bao gồm:

🔹 a. Máy biến áp trung – hạ thế:

  • Loại 3 pha, dầu hoặc khô.

  • Công suất phổ biến từ 100 kVA – 1000 kVA, tùy số lượng bộ sạc và công suất đầu ra.

🔹 b. Tủ trung thế (RMU – Ring Main Unit):

  • Đảm bảo an toàn, đóng cắt mạch từ lưới điện.

  • Có thể điều khiển từ xa trong hệ thống thông minh.

🔹 c. Tủ hạ thế phân phối:

  • Bảo vệ và phân phối điện đến các bộ sạc.

  • Kèm thiết bị đo lường, ACB/MCCB, rơ le bảo vệ.

🔹 d. Thiết bị đo lường & giám sát:

  • Kết nối SCADA hoặc hệ thống quản lý năng lượng (EMS).

  • Cho phép theo dõi trạng thái hoạt động, cảnh báo lỗi.


3. Nguyên lý hoạt động của trạm biến áp sạc pin xe điện

Quá trình hoạt động diễn ra theo các bước:

  1. Tiếp nhận điện áp trung thế (22kV hoặc 35kV) từ lưới điện quốc gia hoặc nhà máy điện mặt trời.

  2. Biến áp trung thế → hạ thế: Máy biến áp chuyển đổi xuống mức 400V – 690V.

  3. Điện áp hạ thế được cấp đến bộ sạc EV thông qua tủ hạ thế.

  4. Bộ sạc DC hoặc AC thực hiện quá trình sạc trực tiếp vào pin xe điện.

Với các trạm sạc siêu nhanh (≥150 kW), yêu cầu biến áp công suất lớn và hệ thống làm mát tốt để đảm bảo an toàn thiết bị và tuổi thọ pin.


🏭 4. Ứng dụng & tiêu chuẩn kỹ thuật cần quan tâm

  • Ứng dụng: Trạm sạc công cộng, khu đô thị, nhà máy, trung tâm logistics, trạm dừng cao tốc.

  • Tiêu chuẩn áp dụng:

    • TCVN 8525 / IEC 60076 (Máy biến áp)

    • IEC 61851 (Hệ thống sạc xe điện)

    • ISO 15118 (Giao tiếp xe và bộ sạc)


🚗 5. Các loại trạm biến áp sạc pin xe điện phổ biến hiện nay

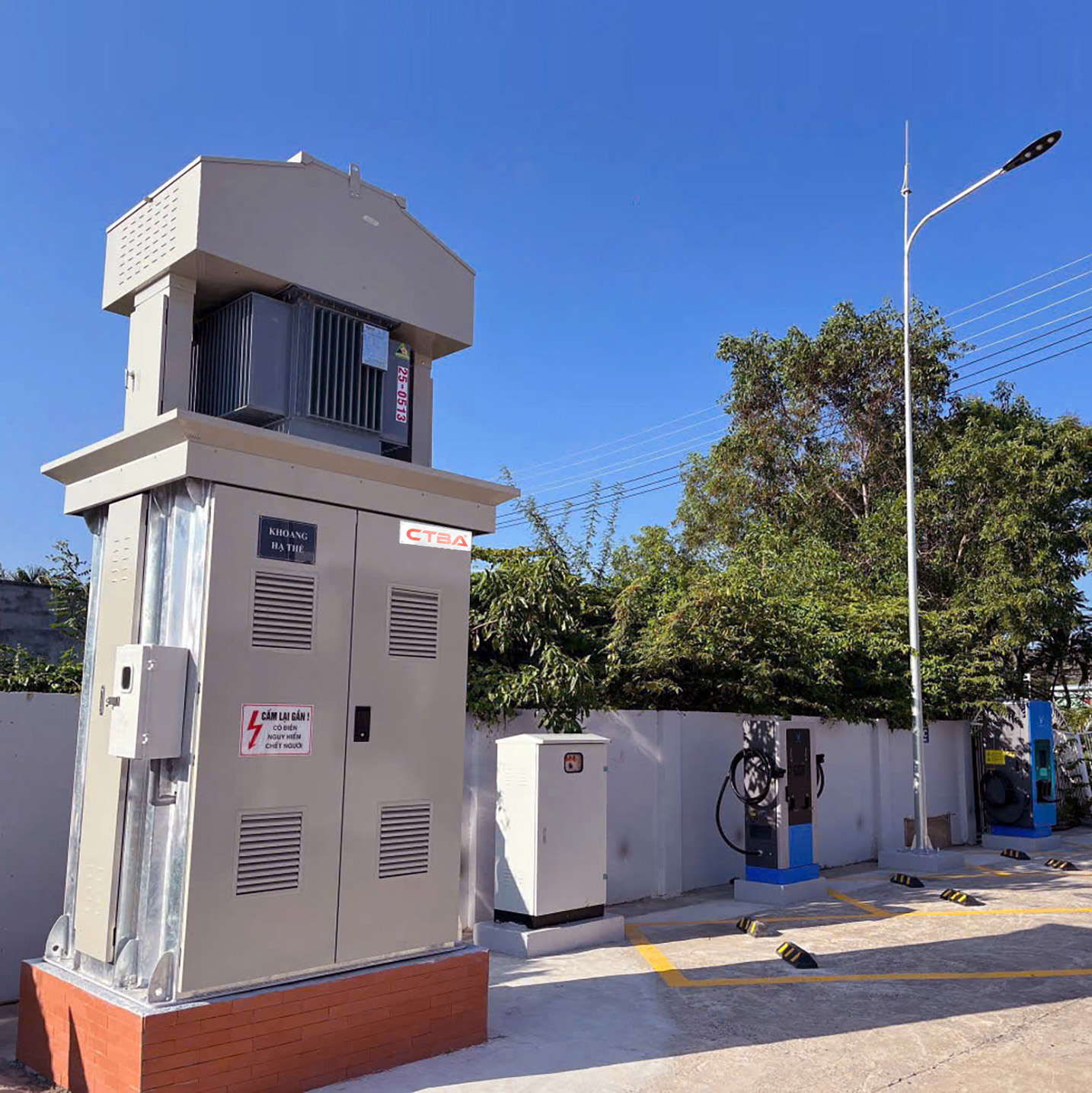

5.1. Trạm hợp biến áp kios hợp bộ:

5.2. Trạm biến áp 1 cột:

5.3. Trạm biến áp dùng máy biến áp khô trong nhà phòng chống cháy nổ

🔧 6. Tại sao nên chọn máy biến áp CTBA cho trạm sạc xe điện?

  • Thiết kế chuyên biệt cho hệ thống EV – chịu dòng xung tải tốt.

  • Tổn hao thấp, hiệu suất cao, độ bền vượt trội.

  • Hỗ trợ tùy chỉnh theo yêu cầu dự án, bảo hành kỹ thuật chuyên sâu.
