1. Máy biến áp 3 pha kiểu hở là gì?
Máy biến áp là thiết bị điện làm biến đổi điện áp của dòng điện xoay chiều từ mức này sang mức khác. Máy biến áp 3 pha kiểu hở là máy có bình dầu phụ. Là loại máy biến áp phân phối có điện áp vào 35kV, 22kV, 10kV, điện áp ra 0,4kV, ngâm trong dầu cách điện tiêu chuẩn.
2. Cấu tạo của máy biến áp 3 pha kiểu hở

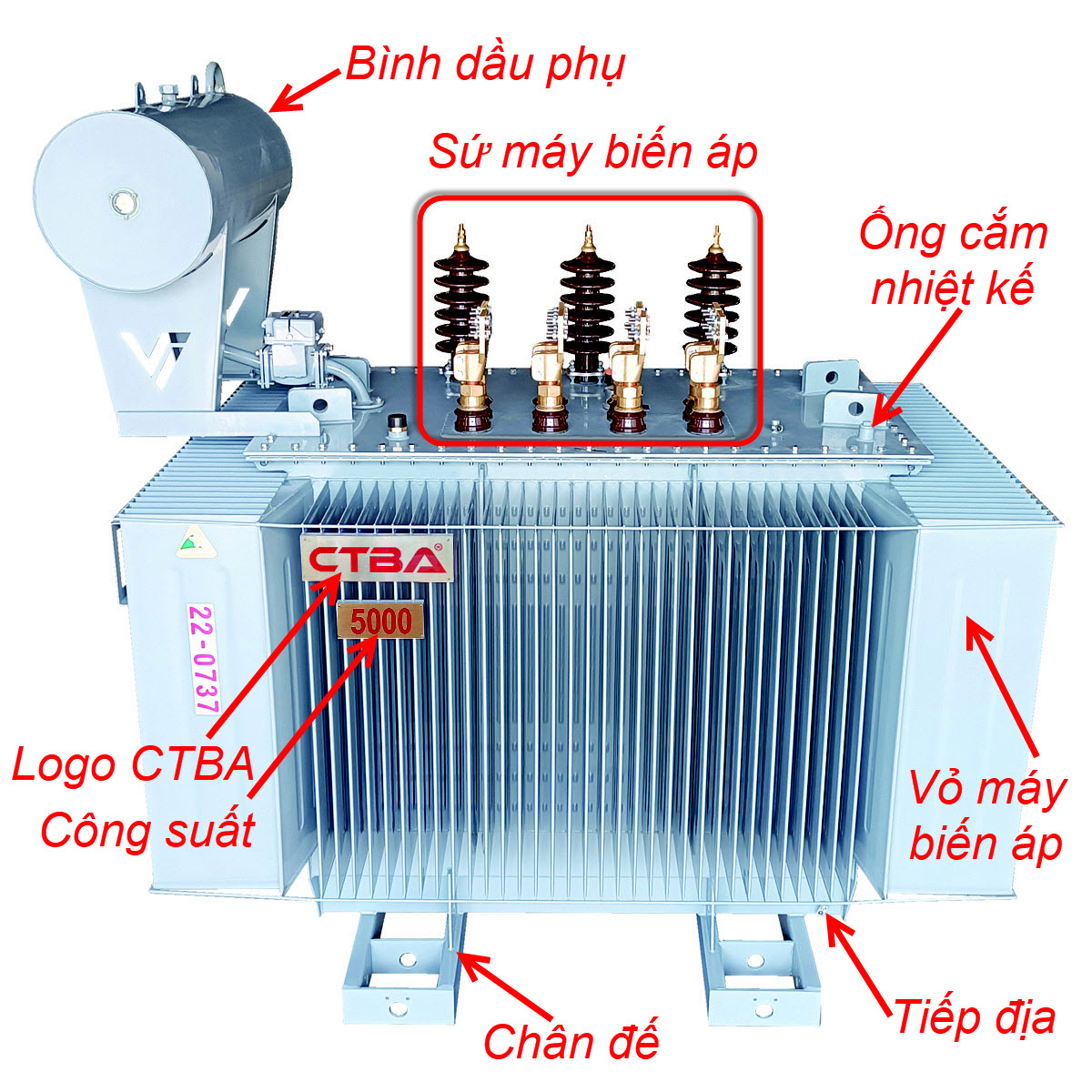

Cấu tạo máy biến áp 3 pha kiểu hở gồm Lõi máy, quận dây, vỏ máy, bình dầu phụ, sứ máy biến áp và một số phụ kiện khác.
Cấu tạo máy biến áp 3 pha kiểu hở CTBA
2.1. Lõi thép máy biến áp
Lõi thép gồm có Trụ và Gông. Trụ là phần để đặt dây quấn. Gông là phần nối liền giữa các trụ để tạo thành một mạch từ kín. Lõi thép của máy được chế tạo từ nhiều lá thép kỹ thuật điện tôn silic mỏng ghép cách điện với nhau.
2.2. Quận dây quấn
Máy biến áp 3 pha kiểu hở gồm có 6 quận dây quấn cho 3 pha. Trong mỗi pha gồm một quận dây cao thế và một quận dây hạ thế.
2.3. Vỏ máy
Phần vỏ máy biến áp 3 pha kiểu hở Vintec được làm từ phép không rỉ, có công dụng để bảo vệ các bộ phân bên trong của máy.

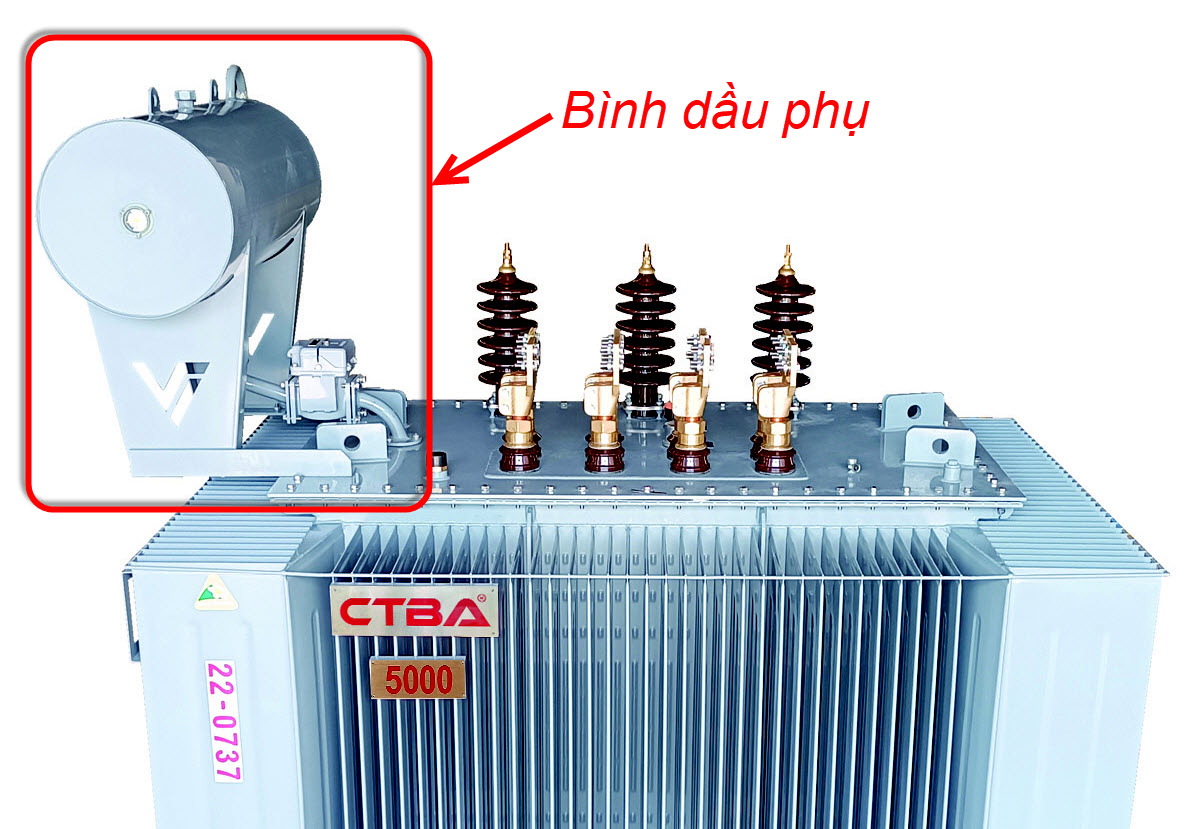

2.4. Bình dầu phụ máy biến áp 3 pha kiểu hở
Bình dầu phụ máy biến áp có tác dụng tự động điều chỉnh mức độ dầu của máy biến áp 3 pha kiểu hở tăng giảm theo nhiệt độ.
Cấu tạo gồm bình đựng dầu, đồng hồ hiển thị mức dầu, giá đỡ và ống thở dẫn dầu xuống máy biến áp.
Bình dầu phụ máy biến áp 3 pha kiểu hở CTBA
2.5. Sứ máy biến áp 3 pha kiểu hở
Sứ cách điện máy biến áp là sứ cách điện chuyên dùng trong máy biến áp được dùng để cố định các điểm đấu nối giữa máy biến áp với hệ thống truyền tải điện cũng như đâu nối điểm hạ thế tới tải.
Sứ cách điện máy biến áp có sứ cao thế và sứ hạ thế như hình sau:
2.6. Một số phụ kiện khác
Chân đế máy biến áp: dùng để giữ cho máy biến áp cân bằng và vững chắc.
Nhãn máy: dùng để nghi một số tham số mã của từng máy.
Logo CTBA
Biển hiện thị công suất từng máy.
Ống cắm nhiệt kế dùng để đo nhiệt độ của máy khi hoạt động.
3. Tham số kỹ thuật của máy biến áp kiểu hở
| STT | CÔNG SUẤT ( kVA ) | THÔNG SỐ KỸ THUẬT | ||
| Po ( w ) ( ≤ ) | Pk ( w ) ( ≤ ) | Uk ( % ) ( ≥ ) | ||
| 1 | 50 | 120 | 715 | 4.0 |
| 2 | 75 | 165 | 985 | |
| 3 | 100 | 205 | 1.250 | |
| 4 | 160 | 280 | 1.940 | |
| 5 | 180 | 295 | 2.090 | |
| 6 | 250 | 340 | 2.600 | |
| 7 | 320 | 385 | 3.170 | |
| 8 | 400 | 433 | 3.820 | |
| 9 | 560 | 580 | 4.810 | |
| 10 | 630 | 780 | 5.570 | |
| 11 | 750 | 845 | 6.540 | 5.0 |
| 12 | 1000 | 980 | 8.550 | |
| 13 | 1250 | 1.115 | 10.690 | |
| 14 | 1600 | 1.305 | 13.680 | 6.0 |
| 15 | 2000 | 1.500 | 17.100 | |
| 16 | 2500 | 1.850 | 21.000 | |
